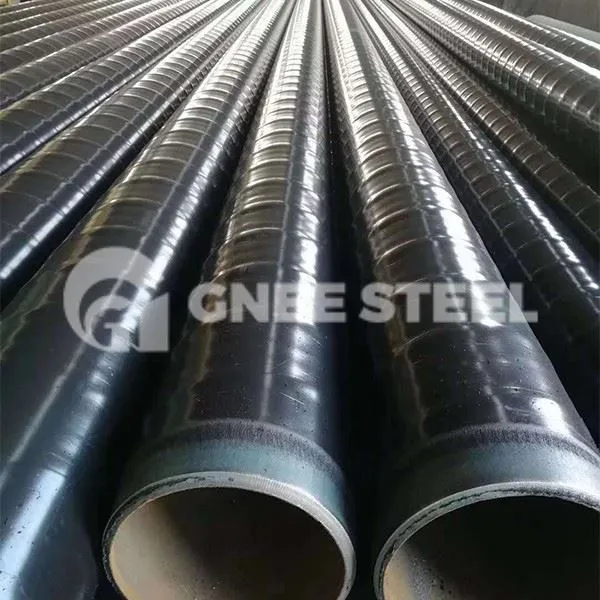

Tub d'acer soldat en espiral 3PE

La canonada d'acer espiral anticorrosió 3PE fa referència a canonades d'acer amb un recobriment de poliolefina de tres capes (MAPEC) per a una protecció anticorrosió externa. L'estructura anticorrosió de les canonades d'acer espiral 3PE consta de tres capes: la primera capa és de pols epoxi (FBE > 100 μm), la segona capa és adhesiva (AD) 170-250 μm i la tercera capa és de polietilè (PE). ) 1.8-3.7mm. Aquests tres materials es fusionen i s'uneixen fermament a la canonada d'acer, formant una excel·lent capa anticorrosió. El rang de diàmetres de la canonada és de Φ60 a Φ1420.

Especificació de canonades 3PE SSAW

Tipus: ERW SSAW

Tractament superficial: 3PE

Forma de la secció: rodona

Grau d'acer: A53 Gr. A, Gr B, A106 GR.A GR.B A333 GR1 GR3 GR6

W.T: 5-60

O.D.: 114.3-3020

Longitud: 5.8-12.5

Final: bisellat

Ús: transport de canonades, perforació de petroli/gas, indústria química, construcció i decoració, propòsit especial

Paquet de transport: Paquets

Gruix de la capa anticorrosió

Diàmetre nominal del tub d'acer DN (mm)	Recobriment epoxi (mm)a	Capa adhesiva (mm)	Gruix mínim de la capa anticorrosió (mm)
			grau general (G)	nivell d'enfortiment (S)
DN Menor o igual a 100	Major o igual a 120	Major o igual a 170	1.8	2.5
100<>			2.0	2.7
250<>			2.2	2.9
500 Menys o igual a DN<800	Major o igual a 150		2.5	3.2
800 Menor o igual a DN Menor o igual a 1200			3.0	3.7
DN＞1200			3.3	4.2

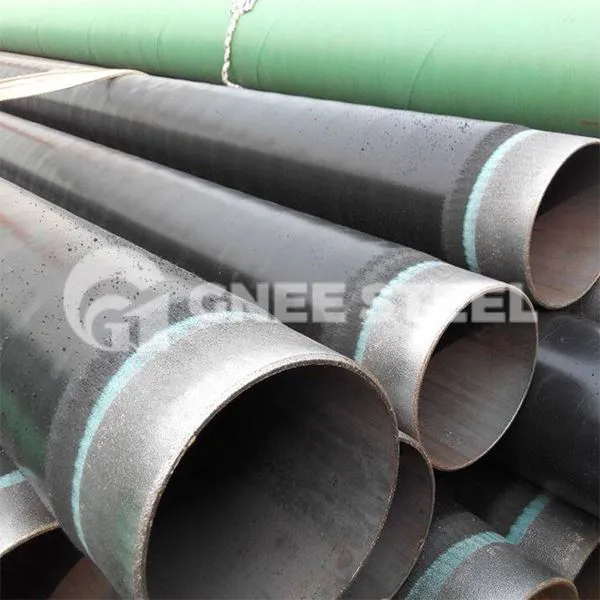

Tub d'acer SSAW 3PE











































Prova hidrostàtica de canonades d'acer espiral anticorrosió 3PE:

Cada tub d'acer s'ha de sotmetre a una prova hidrostàtica sense fuites. La pressió d'assaig es calcula mitjançant la fórmula \( P=\frac{2ST}{D} \), on \( S \) és la tensió de prova en MPa, que és el 60% del límit elàstic mínim especificat. per l'estàndard de cinta d'acer corresponent (235 MPa per a Q235). El temps de manteniment de la pressió ha de ser com a mínim de 5 segons per a canonades amb \( D < 508 \) mm i almenys 10 segons per a canonades amb \( D \ge 508 \) mm.

Proves no destructives:

Les soldadures per a la reparació, les soldadures d'extrem de tira i les soldadures circumferencials de la canonada d'acer s'han de sotmetre a una inspecció de raigs X o d'ultrasons. Per a les canonades d'acer que s'utilitzen per transportar fluids inflamables, la soldadura en espiral s'ha de sotmetre a una inspecció de raigs X o ultrasònic al 100%. Per a les canonades d'acer que s'utilitzen per transportar fluids ordinaris com aigua, aigües residuals, aire, vapor de calefacció, etc., la soldadura en espiral s'ha de sotmetre a una inspecció aleatòria (20%) mitjançant mètodes de raigs X o ultrasons.
