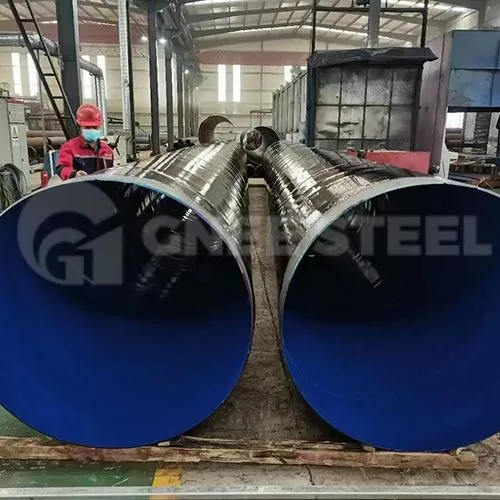

Tubs d'acer SSAW 3PE



Els tubs d'acer 3PE SSAW, també escrits 3LPE SSAW o tubs soldats en espiral recoberts de 3PE, són tubs de línia de soldadura d'arc submergit en espiral la superfície exterior de la qual porta un recobriment de polietilè de tres capes: una imprimació epoxi unida per fusió, un adhesiu de copolímer i una capa superior de polietilè, aplicada a un gruix total mínim de classes normals i de reforç de 7 mm. 30670-1:2024-01.La canonada en si es subministra en diàmetres exteriors de 219 mm a 2.540 mm (8″-100″), gruix de paret 6-25,4 mm i graus des de API 5L Gr.B a X70, en longituds de fins a 18 m. Tres coses decideixen si el producte acabat funciona: quin estàndard de recobriment i classe de gruix els noms de comanda, com es maneja la corona de soldadura helicoïdal a la línia de recobriment i com es preparen els extrems de la canonada nua per a la soldadura de camp.

Una canonada SSAW 3PE és un producte construït a partir de dues especificacions separades. La canonada d'acer es fa i s'allibera segons un estàndard de canonada: API Spec 5L, ISO 3183 o GB/T 9711 - i després s'aplica el recobriment extern i s'allibera a un estàndard de recobriment com ara DIN 30670-1, ISO 21809-1 o GB/T 23257. Cap document cobreix l'altre. Un certificat de prova de molí per a la canonada no us diu res sobre el recobriment, i un certificat de recobriment no us diu res sobre l'acer.

Aquesta pàgina tracta detalladament la part del recobriment del producte: les tres capes i què fa cadascuna, on s'atura el 3PE i el 3LPP o FBE es fa càrrec, com es selecciona el gruix sota dos estàndards diferents, què ha de lliurar la canonada abans que es pugui aplicar el recobriment, com la soldadura en espiral interactua amb la línia de recobriment i què s'ha d'escriure a la comanda. Les dades del costat de la canonada (format, paràmetres de soldadura, química de grau i propietats mecàniques) es cobreixen a la nostra pàgina de canonades de línia HSAW / SSAW d'alta resistència.

Característiques de la canonada d'acer soldada en espiral anticorrosió 3pe

El "3pe" de la canonada d'acer soldada en espiral anticorrosió 3pe es refereix al recobriment anticorrosió de polietilè de tres capes, que inclou específicament:

• Capa d'alta qualitat: capa anticorrosió de resina epoxi, que principalment té un paper anticorrosió i té una excel·lent adherència i resistència a la corrosió.
• La segona capa: capa d'escuma de poliuretà, que millora el rendiment d'aïllament tèrmic de la canonada i pot prevenir eficaçment la pèrdua de calor.
• La tercera capa: capa protectora de polietilè, que proporciona protecció mecànica per evitar danys físics externs.

Aquest disseny estructural de tres capes fa que la canonada d'acer soldada en espiral anticorrosió 3pe tingui un excel·lent rendiment en resistència a la corrosió, resistència a alta temperatura i resistència mecànica. En comparació amb les canonades recobertes tradicionals, les canonades 3pe tenen una vida útil més llarga i uns costos de manteniment més baixos.





Taula 1. Interval de subministrament per a canonada d'acer SSAW 3PE.

Tub estàndard estàndard	Especificació API 5L PSL1 / PSL2, ISO 3183:2019, GB/T 9711; ASTM A252 i SY/T 5037 per a pilots i servei de baixa pressió
Estàndard de recobriment	DIN 30670-1:2024-01, ISO 21809-1:2018 (mitjançant EN ISO 21809-1:2018), GB/T 23257-2017, CSA Z245.21:22
Diàmetre exterior	219 mm – 2.540 mm (8″–100″) com a subministrament estàndard; diàmetres més grans fins a uns 3.000 mm cotitzats per a aigua i apilament, subjectes a la capacitat de formació de molí
Gruix de paret	6 mm – 25,4 mm
Longitud	6 m – 18 m; longituds individuals més llargues disponibles a petició contra límits de transport
Graus	API 5L Gr.B,X42, X46, X52, X56, X60, X65, X70 (X80 per conveni); L245–L485 a ISO 3183; Q235B, Q345B per a l'aigua i el servei estructural
Tipus de recobriment	Tipus N (-20 a +60 graus) o Tipus S (-40 a +80 graus), polietilè extruït
Classe de recobriment	Normal (n) o reforçat (v) sota DIN; classe de gruix 1, 2 o 3 amb classe A/B/C segons ISO 21809-1
Color de recobriment	Negre com a estàndard; altres colors a petició (el groc és comú per a la identificació del servei de gas)
Extrems de canonada	Retall nu, bisell de 30 graus (+5 grau /−0 graus), cara de l'arrel 1,6 mm (±0,8 mm), protectors de bisell de plàstic o metall
Superfície interna	Revestiment nu, vernís, revestiment epoxi intern o revestiment de morter de ciment, demanat per separat del recobriment extern
Documentació	EN 10204 3.1 certificat de molí per a la canonada; pla d'inspecció i prova de recobriment, lectures de gruix, resultats de pelat i desenganxament catòdic, informe de prova de vacances



Grau i nivell d'especificació del producte

Taula 2. Què canvia el nivell de PSL i per què és important abans del recobriment.

Item	PSL1	PSL2	Efecte sobre el producte recobert
Força de rendiment	Només mínim	Interval mínim i màxim, més un límit de relació de rendiment a tracció per a DO superior a 323,9 mm	PSL2 ofereix al dissenyador una finestra de força limitada, que és important per al servei de gas a alta pressió
Composició química	Límit de carboni més fluix, sense requisit d'equivalent de carboni	Límits de carboni i sofre més estrictes amb un límit de carboni equivalent	L'equivalent de carboni més baix significa una millor soldabilitat de camp de l'articulació de la circumferència després de la retallada
Prova d'impacte	No es requereix	Prova Charpy obligatòria	La duresa PSL2 es demostra abans que el recobriment continuï, no després
Assajos no destructius de soldadura	Per acord	Obligatori, amb total traçabilitat	Decisiu.La superfície externa es cobreix després del recobriment



Taula 3. Requisits de propietats mecàniques, API 5L PSL2 (MPa).

Grau	Equivalent a ISO 3183	Rendiment mín	Rendiment màx	Tensió mín	Tensió màx
Gr.B	L245	245	450	415	760
X42	L290	290	495	415	655
X52	L360	360	530	460	760
X60	L415	415	565	520	760
X65	L450	450	600	535	760
X70	L485	485	635	570	760

Valors PSL2. El límit de relació de rendiment a tracció de 0,93 s'aplica només per a diàmetres exteriors superiors a 323,9 mm, i les proves d'impacte Charpy són obligatòries per a PSL2, normalment a 0 graus amb una temperatura de prova més alta o més baixa especificada pel projecte. El PSL1 només especifica mínims: sense límits superiors, sense relació de rendiment a tracció i sense proves d'impacte obligatòries. Els graus superiors a X70 i X70 amb parets pesades, normalment es mouen a LSAW en lloc de formar-se en espiral. Les taules completes i la química es troben a la nostra pàgina de canonades de línia HSAW / SSAW.

L'ordre de les operacions no és negociable.Un cop recoberta una canonada, la seva soldadura externa no es pot inspeccionar mitjançant mètodes ultrasònics o radiogràfics convencionals sense treure el recobriment. Cada requisit d'END de soldadura - 100 % de proves ultrasòniques o radiogràfiques de la costura helicoïdal per al servei inflamable, a més de la prova hidrostàtica de cada tub individual, s'ha de completar i acceptarabansla canonada entra a la línia de recobriment. Una canonada recoberta que porta un defecte de soldadura no detectat és un article de ferralla car, perquè el recobriment s'ha d'eliminar i tornar a aplicar.



Triar el gruix: dos estàndards, dues lògiques diferents

Aquí és on la majoria de comandes de 3PE perden valor sense que ningú se n'adoni, perquè els dos estàndards de recobriment dominants no seleccionen el gruix de la mateixa manera.

DIN 30670-1 selecciona per diàmetre nominal.Una taula, una entrada, classe normal o reforçada.

Taula 4. Gruix total mínim de recobriment per mida nominal, DIN 30670-1:2024-01.

Mida nominal	Normal (n), mm	Reforçat (v), mm
DN Menor o igual a 100	1.8	2.5
100 < DN Menor o igual a 250	2.0	2.7
250 < DN < 500	2.2	2.9
500 Menor o igual a DN < 800	2.5	3.2
DN superior o igual a 800	3.0	3.7

La taula DIN s'atura a DN superior o igual a 800. Les xifres de gruix de vegades publicades per a DN superiors a 1200 (per exemple, 3,3 mm o 4,2 mm) no provenen d'aquesta taula; provenen d'una especificació del projecte o d'un altre estàndard, com ara GB/T 23257, i s'han de citar com a tal. Tingueu en compte també que DIN classifica la temperatura de disseny per separat: el tipus de recobriment (N o S) és una decisió independent de la classe de gruix (n o v).

La ISO 21809-1 selecciona per massa de canonada i classe de treball.L'entrada és la massa de la canonada en kg per metre, no el seu diàmetre nominal, combinada amb una classe de gruix que reflecteix com es manejarà la canonada i en què s'ubicarà: classe 1 per a treball lleuger (sòl arenós a terra), classe 2 per a servei moderat (sòls argilosos, rebliment natiu), classe 3 per a treball pesat (sòl rocós o marí). L'elecció del material de la capa superior fixa la lletra: la classe A és LDPE de -20 a +60 graus, la classe B és MDPE o HDPE de -40 a +80 graus, la classe C és polipropilè de -20 a +110 graus.

Taula 5. Gruix total mínim de recobriment per massa de canonada i classe de recobriment, ISO 21809-1:2018, Taula 2 (mm).

Massa del tub Pm	A1	A2	A3	B1	B2	B3
PmInferior o igual a 15 kg/m	1.8	2.1	2.6	1.3	1.8	2.3
15 < PàgmInferior o igual a 50 kg/m	2.0	2.4	3.0	1.5	2.1	2.7
50 < PàgmInferior o igual a 130 kg/m	2.4	2.8	3.5	1.8	2.5	3.1
130 < PàgmInferior o igual a 300 kg/m	2.6	3.2	3.9	2.2	2.8	3.5
Pm> 300 kg/m	3.2	3.8	4.7	2.5	3.3	4.2

Les columnes de classe C (polipropilè) s'ometen aquí per espai; la mateixa taula porta C1, C2 i C3. El gruix és la xifra que selecciona el comprador: la classe 1 és per a treballs lleugers, la classe 2 per a condicions estàndard, la classe 3 com a mínim per a entorns greus i càrregues d'instal·lació.

Com que l'entrada ISO és la massa de la canonada en lloc del diàmetre, els dos sistemes poden estar en desacord per a la mateixa canonada en ambdues direccions. Una canonada d'aigua DN 800 de paret prima de poca massa es troba en una fila ISO diferent d'una canonada de gas DN 800 de paret gruixuda; una conversió de DIN a ISO descuidada serà incorrecta per a un d'ells. I com que la mateixa fila de la taula està compartida per diverses lletres i dígits,una comanda que només diu "recobriment ISO 21809-1" no ha definit cap gruix en absolut- i per tant no ha definit què s'acceptarà en la inspecció.



Avantatges

Protecció mecànica que una pel·lícula fina no pot proporcionar.Una capa superior de polietilè de 2,5-3,7 mm absorbeix l'impacte de la roca i l'abrasió del rebliment. FBE a 300–500 µm és la millor barrera contra la corrosió en una superfície neta, però és molt més vulnerable a un sol cop de roca durant el rebliment.

Combinació de corrosió i servei mecànic en un sol sistema.La imprimació epoxi proporciona la resistència al desenganxament catòdic i l'adhesió de l'acer; la capa superior proporciona gruix contra la manipulació i la càrrega del sòl. Dividir aquests dos deures entre capes és per això que el sistema dura més que un recobriment d'un sol material.

Interval de diàmetres que els processos d'alimentació de plaques no poden assolir econòmicament.Un molí en espiral canvia el diàmetre de la canonada canviant l'angle de formació, utilitzant la mateixa amplada de la bobina. Això és el que fa que el subministrament de DN 1200 a DN 2500 sigui pràctic i manté el cost per metre baix en mides grans.

La continuïtat es verifica a cada metre.La norma DIN 30670 requereix una detecció de vacances de longitud completa a 25 kV sense descàrregues, i la norma també requereix una prova d'impacte després de la detecció de vacances. Les vacances són un defecte permanent; trobar-lo al molí és l'última oportunitat barata de trobar-lo.

Vida útil i cost del cicle de vida.En servei soterrat amb protecció catòdica, normalment es compta amb un sistema 3PE correctament aplicat i auditat durant diverses dècades, durant les quals el manteniment extern és efectivament impossible. El cost que importa és l'excavació i la restauració, no el repobturament.



Aplicacions

La canonada 3PE SSAW ocupa la part de gran diàmetre, soterrada i de temperatura moderada del mercat de canonades. S'utilitza quan el cabal estableix el diàmetre, el sòl estableix la càrrega de corrosió i la canonada passarà la seva vida sota terra.

Conduccions de transport i distribució de gas soterrades

Aquest és l'ajust més fort per al producte. Les xarxes de gas de gran diàmetre es beneficien de la capacitat de diàmetre SSAW i de la capa superior de PE, que resisteix l'estrès del sòl, l'impacte de les roques i els danys de rebliment que un recobriment de pel·lícula fina no pot sobreviure. El servei de gas també és on un defecte de soldadura és menys recuperable, per això la canonada s'ordena normalment PSL2 amb l'END de soldadura obligatòria completada abans del recobriment.

Línies de productes crus i refinats

Les línies troncals que transporten petroli cru, productes refinats o condensats estabilitzats estan enterrades a la major part del seu recorregut. 3PE gestiona la càrrega externa del sòl i la humitat; la superfície interna es tracta per separat amb un revestiment epoxi intern o reductor d'arrossegament quan importa l'eficiència del flux.

Transmissió d'aigua municipal i interregional

La transmissió d'aigua és on s'utilitza la canonada SSAW de 3PE als seus diàmetres més grans, sovint per sobre del DN 1200. L'exterior porta 3PE i l'interior normalment porta un revestiment de morter de ciment, perquè el recobriment de 3PE només protegeix la superfície externa. El servei d'aigua potable també comporta una pregunta d'aprovació sobre els mateixos materials de recobriment.

Conduccions de clavegueram, refrigeració industrial i purins

Ambients humits enterrats amb estrès del sòl i abrasió ocasional. Quan el medi és abrasiu, la superfície interna sol estar protegida amb un revestiment resistent al desgast, i el recobriment extern es selecciona a la classe de reforç perquè la canonada és més pesada i es manipula amb menys cura al lloc.

Pilotes, canalitzacions i infraestructures

La canonada espiral de gran diàmetre s'utilitza per a pilars de fonamentació, estructures de molls i ponts i canalitzacions hidràuliques. Aquí el recobriment s'escull per a l'exposició al sòl i els danys per manipulació en lloc de per pressió interna, i els graus d'apilament com ASTM A252 o SY/T 5037 són més comuns que els graus de canonada.





Per garantir la qualitat de cada tub d'acer, GNEE està equipat amb equips de prova complets i avançats, que inclouen:

• Espectròmetre de lectura directa
• Màquina de prova d'impacte amb martell caigut
• Determinació ràpida intel·ligent de sofre
• Màquina de prova electrònica universal
• Detecció de raigs X
• Detecció per ultrasons





Envieu-nos les dades de la canonada i tornarem amb una especificació completa de la canonada recoberta, no només un preu per metre.Què necessitem: diàmetre exterior i gruix de paret, longitud total o tonatge, grau i nivell d'especificació del producte, temperatura de disseny, servei enterrat o submergit i descripció del sòl, longitud de retallada del procediment de soldadura i el port de destinació. Confirmarem l'estàndard de recobriment, el tipus, la classe de gruix, la retallada i el paquet de documentació a la cotització i marcarem qualsevol cosa a l'especificació que estigui en conflicte amb les normes.

Sol·liciteu un pressupost de canonada 3PE SSAW







GNEE porta 18 anys involucrat en la indústria del comerç de canonades d'acer, amb socis a més de 160 països i regions d'arreu del món. Cada any, assisteix a exposicions a Vietnam, Guangzhou, Indonèsia i altres països i regions com a excel·lent comerciant i s'ha guanyat la confiança i el reconeixement dels clients amb tubs d'acer d'alta qualitat i serveis professionals.





GNEE resol els problemes dels clients en tots els aspectes
1. Proporcionar certificats i informes de provesper garantir que les canonades d'acer compleixen els requisits estàndard.
2. Prestar serveis de processament, incloent: bisellat, galvanitzat, recobriment anticorrosió, tall, roscat, etc.
3. Embalatge altament protector, s'utilitza un drap de plàstic per embolicar la canonada d'acer a l'interior, l'extrem de la canonada està protegit per taps de canonada segons sigui necessari i s'utilitzen caixes de fusta a l'exterior per assegurar-se que la canonada d'acer es danya mínimament durant el transport.
4. Logística que estalvia temps i costos, tenim una empresa de logística que ha cooperat durant molts anys per ajudar-vos a estalviar temps i costos logístics.



Contacta ara

PMF

El 3PE i el 3LPE són el mateix recobriment?

Sí. Tots dos signifiquen polietilè de tres capes: una imprimació epoxi unida per fusió, una capa adhesiva de copolímer i una capa superior de polietilè. La lletra L significa capa i alguns documents l'escriuen com a PE de 3 capes. Les tres grafies anomenen un sistema. Les tres capes encara s'han d'enumerar individualment en una comanda de compra, perquè cadascuna té el seu propi gruix mínim i el seu propi certificat de material.



Quina diferència hi ha entre la canonada 3PE SSAW i 3PE LSAW?

El sistema de recobriment és idèntic; el substrat és diferent. SSAW, també anomenat HSAW o soldat en espiral, està format a partir d'una bobina d'acer en un angle d'hèlix, que permet diàmetres molt grans a partir d'una sola amplada de bobina. LSAW es forma a partir d'una placa al voltant d'una costura longitudinal recta. SSAW ofereix el rang de diàmetres més ampli i el menor cost per metre; LSAW ofereix una rodonesa més ajustada i parets més pesades. L'única diferència rellevant per al recobriment és la costura helicoïdal, la corona de soldadura de la qual creua la línia de recobriment en un angle poc profund i comporta el major risc de reducció local del gruix.



Quin gruix ha de tenir el recobriment 3PE en una canonada SSAW?

Depèn de quin estàndard s'escriu l'ordre. DIN 30670-1:2024-01 estableix el gruix total mínim per diàmetre nominal: 1,8 mm normal o 2,5 mm reforçat fins a DN 100, pujant a 3,0 mm normal o 3,7 mm reforçat a partir de DN 800. La norma ISO 21809-1:2018 l'estableix per massa de canonada en kg/m combinada amb una classe de treball d'1 a 3, de manera que la mateixa canonada pot portar un mínim diferent segons ISO. Anomena l'estàndard, el tipus i la classe de gruix en l'ordre.



Per què es mesura el gruix del recobriment a la costura de soldadura?

Perquè aquí és on és més prim. El reforç de cordons de soldadura en una canonada SAW deixa menys espai per al polietilè, de manera que ambdues normes preveuen una reducció allà. ISO 21809-1, Taula 2, nota a, permet reduir el gruix total del recobriment requerit en un màxim del 10% a la soldadura de canonades SAW. DIN requereix almenys deu lectures de gruix per canonada distribuïdes per la longitud i la circumferència, i cinc d'aquestes a l'àpex de la costura de soldadura de la canonada soldada.



Quina és la temperatura màxima de servei per al recobriment 3PE?

El polietilè extruït de tipus S està classificat per a un rang de temperatures de disseny de -40 a +80 graus; El tipus N està classificat entre -20 i +60 graus. Per sobre de +80 graus, la capa superior de polietilè s'estova i perd resistència mecànica, i augmentar el gruix del recobriment no canvia això. Per sobre del límit, la família de recobriments canvia: el polipropilè de tres capes segons DIN 30678-1:2024-01 té una classificació de fins a +110 graus i s'utilitza epoxi unit per fusió per a algunes aplicacions d'unió de camp i temperatures elevades.



Quant de temps hauria de ser la retallada nua a cada extrem de la canonada?

La retallada es determina pel procediment de soldadura i prova de camp, no per l'estàndard de recobriment. Una zona nua de 150 mm ± 20 mm és el valor que la majoria dels projectes especifiquen per a canonades de gran diàmetre, ja que ha d'acomodar la pinça d'alineació, la soldadura de la circumferència, les proves automàtiques d'ultrasons i després la màniga de la junta de camp. Si el projecte utilitza un sistema de soldadura o prova diferent, acordeu la retallada abans del recobriment; tornar a treballar la vora del recobriment després és difícil i danya el recobriment.



Un certificat de prova de molí per a la canonada cobreix el recobriment?

No. Un certificat emès a API 5L o ISO 3183 verifica el producte d'acer, la seva química, les seves propietats mecàniques i la seva inspecció dimensional. El recobriment extern és un requisit de conformitat independent segons DIN 30670-1, ISO 21809-1, GB/T 23257 o CSA Z245.21 i necessita els seus propis registres: certificats de lot de material de recobriment, especificació del procediment de recobriment, un pla d'inspecció i prova, lectures de gruix, resultats de l'informe de pelatge i catòdica i l'informe de prova de vacances. Una comanda que només diu "tuba API 5L 3LPE" està incompleta.



Es pot utilitzar la canonada 3PE SSAW per a aigua potable?

Sí, subjecte a dues condicions. El recobriment 3PE protegeix només l'exterior de la canonada, de manera que la superfície interna encara s'ha de tractar per separat, normalment amb un revestiment de morter de ciment o un revestiment epoxi homologat per a aigua potable. I els mateixos materials de recobriment han de ser acceptables per a l'autoritat de l'aigua interessada. La transmissió d'aigua és una de les aplicacions més grans per a canonades SSAW de gran diàmetre, normalment amb 3PE exterior i revestiment de morter de ciment a l'interior.
