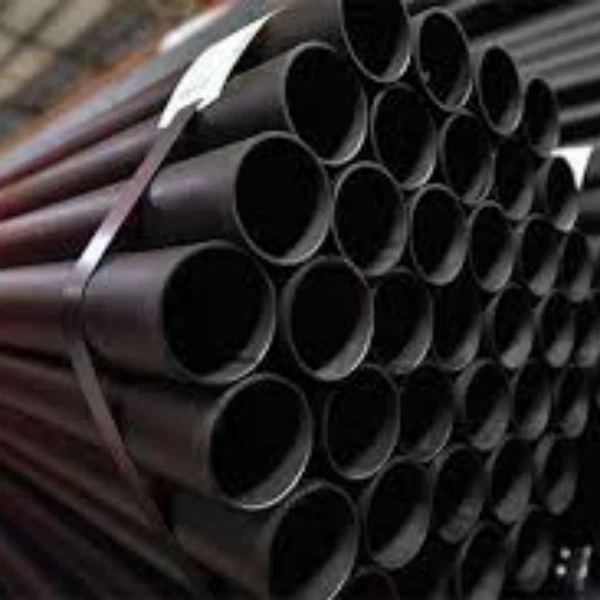

CA 10217-2 Tub d'acer soldat P195GH

EN 10217-2 P195GH (BS EN 10217-2 P195GH) és un tub d'acer rodó soldat amb HFW amb un límit elàstic mínim de 195 MPa amb un gruix de paret inferior o igual a 16 mm i una tracció de 320 – 440 MPa resistència a pressió amb propietats a alta temperatura. A més, es divideix en TC1 i TC2...

Enviar la consulta

Xateja ara

Introducció al producte

El número d'acer és 1.0348.

Nota: BS EN 10217-2 P195GH és totalment equivalent a EN 10217-2 P195GH, excepte per a la regió de l'aplicació. Tots els requisits següents s'apliquen a BS EN 10217-2 P195GH.

Components químics

Composició química	CA 10217-2 P195GH
C	0,13% màx
Si	0,35% màx
Mn	0,70% màx
P	0,025 % màx
S	0,020 % màx
Cr	0,30% màx
Mo	0,08 % màx
Ni	0,30% màx
Al tot	0,020 % min
Cu	0,30% màx
Nb	0,01 % màx
Ti	0,03 % màx
V	0,02 % màx
Cr+Cu+Mo+Ni	0,70% màx

Per a relacions Al/N superiors o iguals a 2, si el nitrogen està fixat per niobi, titani o vanadi, els detalls dels quals s'han d'informar, aquest requisit no s'aplica, excepte que quan s'utilitza titani, el productor d'acer ha de verificar que (Al +Ti/2) Major o igual a 0,020 %;

Propietats mecàniques

Grau d'acer	Propietats de tracció a temperatura ambient				Propietats d'impacte
	Límit de fluència superior o força de prova R_eho R_p0.2	Resistència a la tracció R_m	Elongació A		Energia mitjana mínima absorbida KV₂ a una temperatura
					l		t
			l	t	0 grau	-10 grau	0 grau
P195GH	195 MPa min	320 – 440 MPa	27% min	25% min	40 J	28 J	27 J

l=longitudinal, t= transversal;

A mesura que augmenta la temperatura, la força d'EN 10217-2 disminueix, i és important entendre aquest canvi per a la seguretat de les canonades que s'utilitzen sovint en entorns d'alta temperatura i alta pressió. El canvi a P195GH es mostra a continuació:

Grau d'acer	Prova de força R_p0.2 MPa, min a una temperatura de grau
Grau d'acer	100	150	200	250	300	350	400
P195GH	175	165	150	130	113	102	94

Procés de fabricació

ca 10217-2 P195GH es fabrica mitjançant el procés de HFW (soldadura d'alta freqüència). CA 10217-2 requereix que es fabriqui amb un corrent de 100 kHz o més.

La zona de soldadura ha d'estar lliure d'esquerdes i manca de fusió. No es permet la reparació de la soldadura dels tubs HFW.

ERW Steel Pipe Manufacture Process

Segons la matèria primera, l'emmotllament i les condicions de lliurament, hi ha diverses rutes de fabricació, que no s'especifiquen a EN 10217-2.

Ruta de grau N (segons la part 1)	Rutes de fabricació		Condicions de lliurament acceptables^a
	Material de partida	Operació de conformació
1c	Com a tira (en calent).	Format en fred i soldat	NP
1d			NR
2b	Tira enrotllada normalitzada		NO
2c			NP
2d			NR

a: tub NP=cos sencer normalitzat; NW=zona de soldadura normalitzada; NR=normalitzat enrotllat o calent (estirament) reduït dins del rang de temperatura normalitzant.

Dimensió

CA 10217-2 195Les dimensions dels tubs d'acer GH inclouen generalment els intervals següents:

Diàmetre exterior: 10,2 mm – 610 mm;

Gruix de la paret: 1,4 mm – 16 mm;

I hi ha tres sèries de gruixos preferits proporcionades a la norma.

Sèrie 1=diàmetre per a la qual estan estandarditzats tots els accessoris necessaris per a la construcció del sistema de canonades;

Diàmetre de la sèrie 2=per a la qual no tots els accessoris estan estandarditzats;

Diàmetre de la sèrie 3=per a aplicacions especials per a les quals existeixen molt pocs accessoris estandarditzats;

Si voleu conèixer les toleràncies dimensionals o els requisits per al segellat de tubs d'acer, podeu fer clic a l'especificació EN 10217-2 per veure-la.

Requisit d'aparença

L'acabat de la superfície interna i externa de la canonada d'acer ha de ser típic del procés de fabricació i s'ha d'utilitzar un tractament tèrmic.

Normalment, l'acabat i l'estat de la superfície han de ser tals que es puguin identificar qualsevol imperfecció superficial que requereixi un tractament.

Qualsevol imperfecció de la superfície que es demostri que és més profunda que el 5 % del gruix de paret Tor3 mm, el que sigui més petit, s'ha de reparar.
