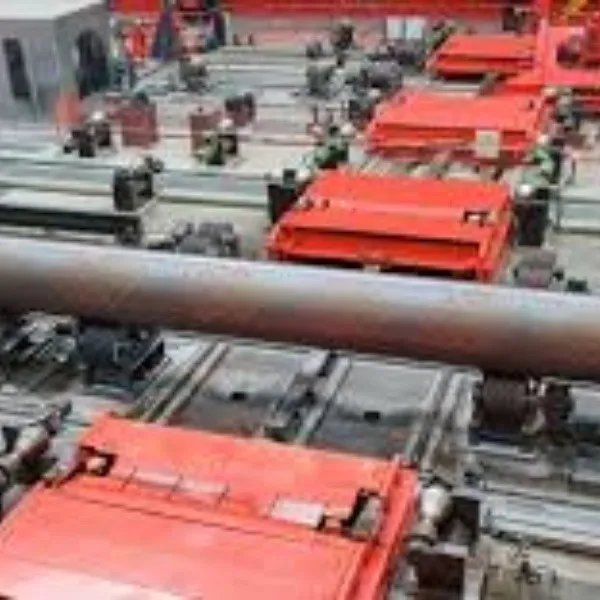

Tub d'acer soldat L450

Classificació API 5L X65

Segons el nivell de PSL i les condicions de lliurament, X65 es pot classificar de la següent manera:

PSL1: X65 (L450);

PSL2: X65Q (L450Q) i X65M (L450M);

Per fer front a les dures condicions dels entorns de servei en alta mar (O) i àcids (S), l'estàndard API 5L PSL2 té requisits especials per a tots dos entorns. Aquests requisits s'indiquen mitjançant l'addició d'una lletra específica al grau de canonada.

Serveis offshore canonada PSL2:X65QO (l450QO) o X65MO (L450MO);

Pipa PSL2 de servei àcid:X65QS (L450QS) o X65MS (L450MS).

Condicions de lliurament

Significat de Q i M

PerSAW( Soldat per arc submergit) oVACA(Tuba soldada combinada), Q i M en l'estat de lliurament de l'API 5L PSL2 corresponen als següents processos de fabricació respectivament.

Procés de fabricació API 5L X65

X65Les canonades es poden produir mitjançant una varietat de processos de fabricació per adaptar-se a una àmplia gamma d'aplicacions d'enginyeria.

SERRA(LSAW) és ideal per a la producció de tubs de gran diàmetre i parets gruixudes amb diàmetres superiors a 660 mm, especialment en el punt de preu on ofereix un avantatge de cost respecte als tubs sense soldadura.

LSAWtambé es coneix sovint comDSAWa causa del procés de soldadura a doble cara utilitzat en el procés de soldadura. És important tenir en compte que DSAW es refereix a la tècnica de soldadura i no es refereix específicament a la forma o direcció de la soldadura. Pot ser una costura recta o una costura en espiral.

Tipus d'extrem de canonada per a API 5L X65

Extrem de canonada d'acer PSL1: Extrem amb bell o Extrem pla;

Extrem del tub d'acer PSL2: extrem pla;

Per a extrems de tubs llisoss'han de complir els requisits següents:

Les cares extrems de t Menys o iguals a 3,2 mm (0,125 polzades) del tub d'extrem llis han de ser de tall quadrat.

Els tubs d'extrem pla amb t > 3,2 mm (0,125 in) s'han de bisellar per a la soldadura. L'angle de bisell ha de ser de 30-35 graus i l'amplada de la cara de l'arrel del bisell ha de ser de 0.8 - 2,4 mm (0.031 - 0. 093 polzades).

API 5L X65 Composició química

La composició química del tub d'acer PSL1 i PSL2 t > 25,0 mm (0,984 in) s'ha de determinar per acord.

Composició química per a canonades PSL 1 amb t Menor o igual a 25,0 mm (0,984 in.)

Composició química per a canonades PSL 2 amb t Menor o igual a 25,0 mm (0,984 in.)

Per a productes de tubs d'acer PSL2 analitzats amb acontingut de carboni de Menor o igual a 0,12%, l'equivalent de carboni CE_pcmes pot calcular mitjançant la fórmula següent:

CE_Pcm= C + Si/30 + Mn/20 + Cu/20 + Ni/60 + Cr/20 + Mo/15 + V /15 + 5B

Per a productes de tubs d'acer PSL2 analitzats amb acontingut de carboni > 0,12%, l'equivalent de carboni CE_LLWes pot calcular amb la fórmula següent:

CE_LLW= C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15

Propietats mecàniques API 5L X65

Propietats de tracció

Les proves de tracció permeten determinar les propietats clau dels materials X65, inclososforça de rendiment, resistència a la tracció, iallargament.

PSL1 X65 Propietats de tracció

PSL2 X65 Propietats de tracció

Nota: els requisits es detallen a l'API 5L X52, que es pot veure si cal.

Altres experiments mecànics

El següent programa de prova s'aplica aTipus de tubs SAW. Per a altres tipus de canonades, consulteu les taules 17 i 18 de l'API 5L.

Prova de flexió de la guia de soldadura;

Prova de duresa de canonada soldada en fred;

Inspecció macro de la costura de soldadura;

i només per a canonades d'acer PSL2: prova d'impacte CVN i prova DWT.

Prova hidrostàtica

Temps de prova

Totes les mides de tubs d'acer sense soldadura i soldats amb D inferior o igual a 457 mm (18 polzades):temps de prova Major o igual a 5 s;

Tub d'acer soldat D > 457 mm (18 polzades):temps de prova Major o igual a 10 s.

Freqüència experimental

Cada tub d'acer.

Pressions de prova

La pressió de prova hidrostàtica P de atub d'acer d'extrem plaes pot calcular mitjançant la fórmula.

P=2St/D

Sés l'estrès del cèrcol. el valor és igual al límit elàstic mínim especificat de la canonada d'acer xa percentatge, en MPa (psi);

tés el gruix de la paret especificat, expressat en mil·límetres (polzades);

Dés el diàmetre exterior especificat, expressat en mil·límetres (polzades).

Inspecció no destructiva

Per a tubs SAW, dos mètodes,UT(prova d'ultrasons) oRT(proves radiogràfiques), s'utilitzen habitualment.

ET(prova electromagnètica) no és aplicable als tubs SAW.

Les costures soldades en canonades soldades de graus superiors o iguals a L210/A i diàmetres superiors o iguals a 60,3 mm (2,375 polzades) s'han d'inspeccionar de manera no destructiva per a la totalitat del gruix i la longitud (100 %) tal com s'especifica.

Examen no destructiu UT

Examen RT no destructiu
