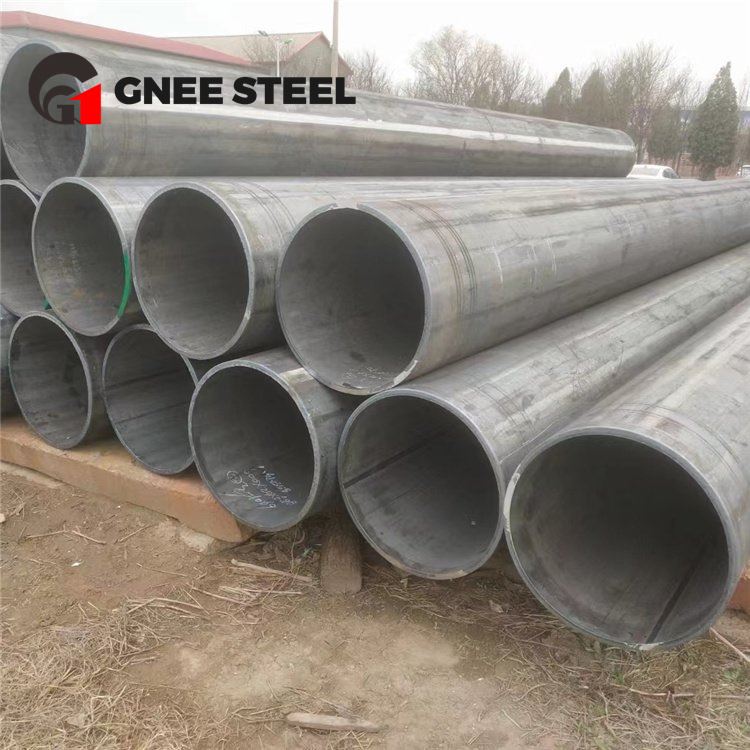

Tub soldat API 5L X42 X46 X52
,PSL1 o PSL2
,Diàmetres: 1/2 "a 60".
, Escala de gruix de paret: SCH 10, SCH 40, SCH 80 a SCH 160
,Recobriments: 3PE, FBE, negre, pintat
, Interval de longitud: 20 peus (6M), 40 peus (12M)
Proveïdor professional de canonades soldades——GNEE
Descripció dels productes
La canonada API 5L X42, també coneguda com a canonada L290 (segons ISO 3183), rep el nom de la força de fluència mínima de 42.100 Psi o 290 Mpa. És un grau superior al B. L'API 5L té diversos graus fins a X100, de manera que la canonada x42 és de grau mitjà i baix i es requereix en grans quantitats a la majoria de canonades de transmissió de petroli i gas. HFW, LSAW. les especificacions del producte són PSL1 i PSL2, amb mides que van des de les habituals 4-polzades, 6-polzades, 8-polzades, 10-polzades, 12-polzades, 12-polzades {20}}polzades, 20-polzades fins a 60 polzades.
La canonada API 5L X46 és el material de canonada de gamma baixa i mitjana de l'especificació estàndard API 5L. També coneguda com a canonada L320 pel seu límit elàstic mínim de 320 Mpa (46.400 psi). La resistència a la tracció mínima 435 Mpa.API 5L X46 cobreix els tipus de fabricació sense soldadura i soldadura (ERW, SAW), tots dos adequats per a la transmissió de petroli i gas. Conté dos nivells d'especificació de producte PSL1, PSL2. (Inclou material per al servei àcid a PSL2)
La canonada API 5L X52 també es coneix com a canonada L360, X52 (L360) rep el nom de la força de fluència mínima de 52 Ksi (360 Mpa). És un grau intermedi a les especificacions API 5L i ISO 3183 per a la transmissió de gasoductes de petroli i gas.

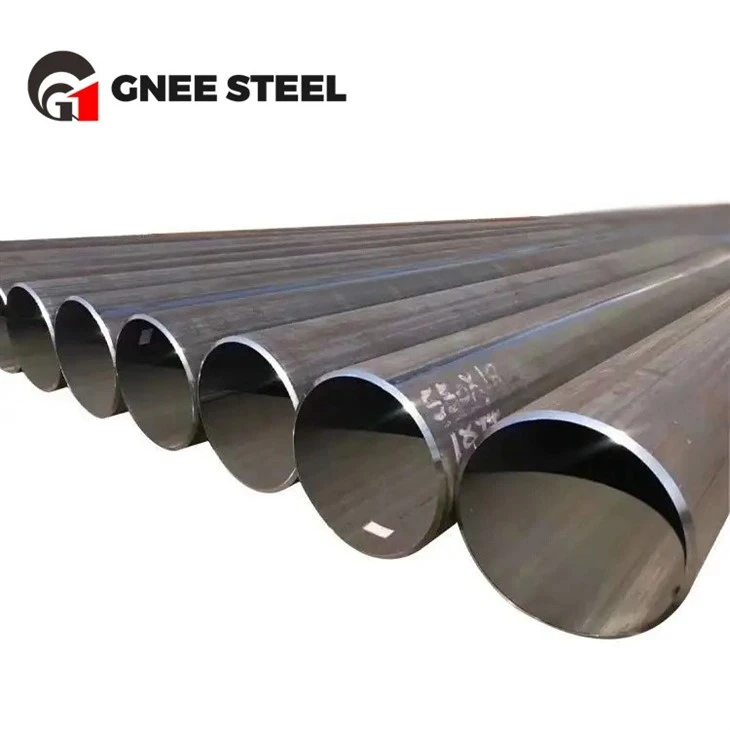

Tecnologia de producció de canonades soldades líder en la indústria
Dimensions del tub soldat API 5L
| NB | DN | OD (polzades) | Horari | ||||||||||
| SCH 5 | SCH 10 | SCH 20 | SCH 30 | SCH 40 | SCH 60 | SCH 80 | SCH 100 | SCH 120 | SCH 160 | ||||
| 3/4" | 20 | 1.05 | 0.065 | 0.11 | x | 0.095 | 0.113 | x | x | 0.17 | x | 0.219 | |
| 1" | 25 | 1.315 | 0.065 | 0.11 | x | 0.114 | 0.133 | x | x | 0.2 | x | 0.25 | |
| 1.1/2" | 40 | 1.9 | 0.065 | 0.11 | x | 0.125 | 0.145 | x | x | 0.225 | x | 0.281 | |
| 2" | 50 | 2.375 | 0.065 | 0.12 | x | x | 0.154 | x | x | 0.25 | x | 0.344 | |
| 2.1/2" | 65 | 2.875 | 0.083 | 0.12 | x | x | 0.203 | x | x | 0.3 | x | 0.375 | |
| 3" | 80 | 3.5 | 0.083 | 0.12 | x | x | 0.216 | x | x | 0.35 | x | 0.438 | |
| 4" | 100 | 4.5 | 0.083 | 0.12 | x | x | 0.237 | x | x | 0.437 | x | 0.531 | |
| 5" | 125 | 5.563 | 0.109 | 0.12 | x | x | 0.258 | x | x | 0.5 | x | 0.625 | |
| 6" | 150 | 6.625 | 0.109 | 0.13 | x | x | 0.28 | x | x | 0.562 | x | 0.719 | |
| 8" | 200 | 8.625 | 0.109 | 0.15 | 0.25 | 0.277 | 0.322 | 0.406 | 0.593 | 0.718 | 0.812 | 0.906 | |
| 10" | 250 | 10.75 | 0.134 | 0.17 | 0.25 | 0.307 | 0.365 | 0.5 | 0.718 | 0.843 | 1.0 | 1.125 | |
| 12" | 300 | 12.75 | 0.165 | 0.18 | 0.25 | 0.33 | 0.406 | 0.5 | 0.843 | 1.0 | 1.125 | 1.312 | |
ERW Steel Pipe API 5L Resistència mecànica
| Grau de canonada | Propietats de tracció: cos de canonades ERW de SMLS i canonades soldades PSL 1 | Costura de canonada soldada ERW | ||
|---|---|---|---|---|
| Límit de rendiment a | Resistència a la tracció a | Elongació | Resistència a la tracció b | |
| Rt0,5 PSI mín | Rm PSI mín | (a 2 polzades Af % min) | Rm PSI mín | |
| A | 30,500 | 48,600 | c | 48,600 |
| B | 35,500 | 60,200 | c | 60,200 |
| X42 | 42,100 | 60,200 | c | 60,200 |
| X46 | 46,400 | 63,100 | c | 63,100 |
| X52 | 52,200 | 66,700 | c | 66,700 |
| X56 | 56,600 | 71,100 | c | 71,100 |
| X60 | 60,200 | 75,400 | c | 75,400 |
| X65 | 65,300 | 77,500 | c | 77,500 |
| X70 | 70,300 | 82,700 | c | 82,700 |
Tubs soldats d'alta qualitat que resisteixen la prova del temps
Requisits de la prova
Prova hidrostàtica: prova 100% hidrostàtica sense fuites de soldadures o cos de canonades. Les connexions o juntes no s'han de provar hidrostàticament si la secció de canonada utilitzada s'ha provat amb èxit.
PROVA DE CORB: No hi haurà esquerdes ni obertures de soldadura en cap part de la mostra.
Prova d'aplanament: la prova d'aplanament s'utilitza per verificar el rendiment de la canonada sota deformació. Ha de mostrar resistència a les esquerdes longitudinals i circumferencials, inclosos els defectes interns i externs.
Per a canonades ERW de més de 12,75 polzades de diàmetre;
Per a canonades > 10 OD/pes, les soldadures no han de tenir obertures fins que la distància entre plaques sigui inferior al 30% del OD original.
Prova de flexió guiada: fractura completa; mostra qualsevol esquerda o ruptura en el metall de soldadura superior a 3,2 mm de longitud, independentment de la profunditat. o revela una longitud superior a 3,2 mm o una profunditat superior al 12,5% del gruix de la paret al metall base, la zona afectada per la calor o la línia de fusió.
Prova d'impacte CVN: (necessari per a canonada PSL2, per a canonada sense soldadura, la prova s'ha de realitzar amb el cos de la canonada, per a la prova de soldadura inclosa la prova HAZ del cos de la canonada, la soldadura i la zona afectada per calor) Prova DWT: (obligatòria per a la canonada PSL2)
