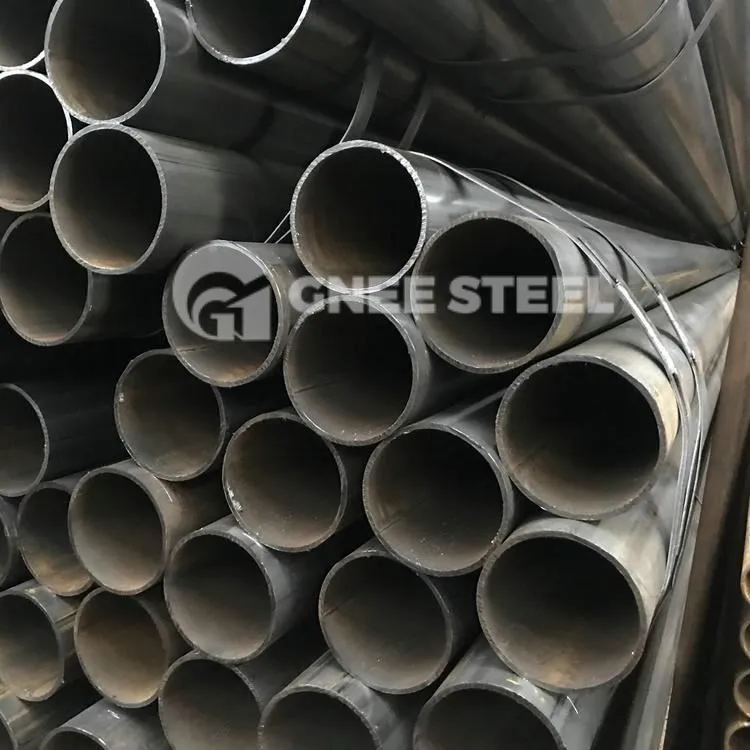

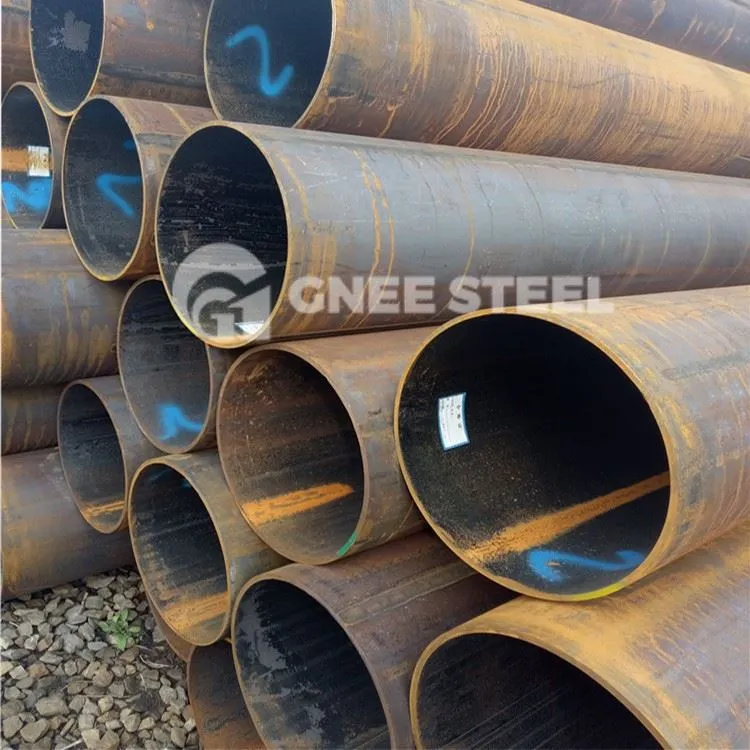

EN10025 S355J0 LSAW Pipe



S355J0 és un acer d'alta resistència de baixa aliatge estàndard europeu, amb les seves especificacions definides a EN10025. La designació "S355J0" s'interpreta de la següent manera: "S" significa acer estructural, "355" indica un límit elàstic de 355 MPa i "J0" significa que la prova d'energia d'impacte es realitza a 0 graus.

Les condicions de lliurament de l'acer S355J0 poden incloure laminació en calent, laminació controlada, normalització o laminació normalitzadora, entre altres estats.

EN10025 S355J0 Especificació de canonades soldades

Estàndard núm	CA 10025
Diàmetre exterior en MM	21,3 a 457,2
Gruix de paret en MM	1.8 a 14.27
Marcació de canonades	Totes les canonades estan marcades de la següent manera: nom del proveïdor o del fabricant, estàndard, grau, OD, gruix, longitud, número de calor
Longitud en mm	6000 a 12 000/18 000
Horari	Programa XS, Schedule 160, Schedule 40, Schedule XXS, Schedule 80

S355J0 Tubs d'acer soldats Composició química i propietats mecàniques

Carboni	Silici	Manganès	Fòsfor	Sofre	Molibdè	Níquel	Crom	coure	Altres
Màxim 0,20	Màxim 0,55	Màxim 1,60	0.035	0.035	-	-	-	-	-



Resistència a la tracció			Elongació
Mínim megapascal	Mínim megapascal	ksi Mínim	Percentatge
490	630	–	–

S355J0 Tubs soldats













































Inspecció de qualitat del tub soldat longitudinal S355J0

Anàlisi de la composició química:

Mètodes:
Anàlisi Química
Anàlisi instrumental (analitzador CS d'infrarojos, espectròmetre de lectura directa, analitzador de NO)

Equipament:
1. Analitzador CS d'infrarojos:
S'utilitza per analitzar elements C i S en ferroaliatges, matèries primeres per a la fabricació d'acer i acer.
2. Espectròmetre de lectura directa:
S'utilitza per analitzar elements com C, Si, Mn, P, S, Cr, Mo, Ni, Cu, Al, W, V, Ti, B, Nb, As, Sn, Sb, Pb, Bi en mostres sòlides.
3. NO Analitzador:
S'utilitza per analitzar el contingut de gasos (N i O) en materials.

Dimensions geomètriques i inspecció d'aparença:

1. Inspecció del gruix de la paret:
Eines: micròmetre, medidor de gruix per ultrasons
Mètode: mesura i anota com a mínim 8 punts en ambdós extrems.

2. Inspecció de diàmetre exterior i ovalitat:
Eines: calibre, calibre vernier, calibre anell
Mètode: Mesurar punts màxims i mínims.

3. Inspecció de longitud:
Eines: Cinta mètrica d'acer
Mètode: mesura de longitud manual o automàtica.

4. Inspecció del grau de flexió:
Eines: vora recta, nivell (1 m), palpador, línia fina
Mètode: mesura per metre el grau de flexió i el grau de flexió de la longitud total.

5. Inspecció de l'angle de bisell de la cara final i de la vora roma:
Eines: regle d'angle, plantilla

Inspecció de qualitat superficial: 100%

1. Inspecció visual:
Condicions: Il·luminació adequada, procediments normalitzats, inspectors experimentats
Mètode: inspecció manual amb rotació de canonada.

2. Proves no destructives (NDT):

a. Prova d'ultrasons (UT):
Sensible a les esquerdes superficials i internes en materials de composició uniforme.
Estàndard: GB/T 5777-1996
Grau: C5

b. Proves de corrents de Foucault (ET): (inducció electromagnètica)
Sensible als defectes puntuals (en forma de forat).
Estàndard: GB/T 7735-2004
Grau: B

c. Proves de partícules magnètiques (MT) i proves de fuites de flux magnètics:
Adequat per detectar defectes superficials i propers a la superfície en materials ferromagnètics.
Estàndard: GB/T 12606-1999
Grau: C4

d. Proves ultrasòniques electromagnètiques:
No requereix un mitjà d'acoblament, aplicable a superfícies de canonades d'acer d'alta temperatura, alta velocitat i rugoses.

e. Prova de penetració:
Utilitza tècniques fluorescents i de color per detectar defectes superficials en canonades d'acer.
