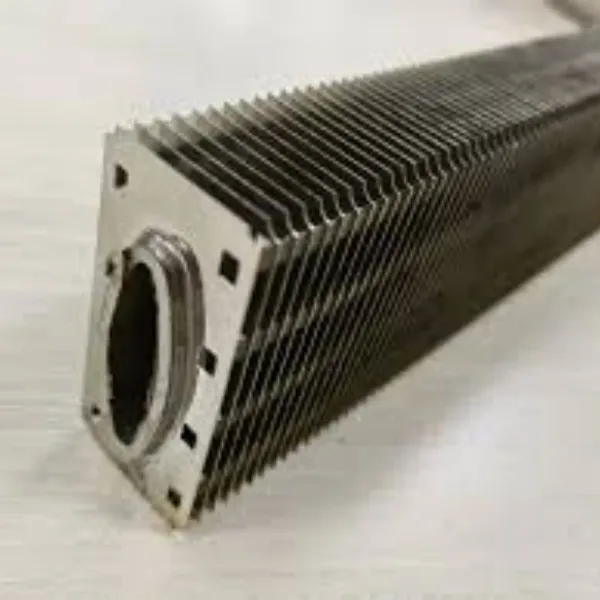

Tub el·líptic amb aletes rectangulars|Tub amb aletes ovalades

El disseny del tub amb aletes el·líptiques utilitza un tub de forma el·líptica amb una forma eficient de paper d'aire per minimitzar la resistència al flux d'aire, mentre que aquestes aletes rectangulars poden millorar les característiques de rendiment de la transferència de calor en comparació amb els tipus de tub rodó.

El tub d'aletes ovalades és un tipus específic d'intercanviador de calor amb un tub base de forma ovalada amb aletes rectangulars externes. Les variants d'aquest disseny inclouen tubs amb aletes rectangulars ovals, tubs amb aletes ovals-ovals, tubs amb aletes circulars ovals, tubs plans ovals en espiral i tubs amb aletes ovalades en forma d'H. Aquests tubs d'aletes ovalades són cada cop més afavorits a causa de la seva eficiència millorada en comparació amb els tubs d'aletes rodones tradicionals, cosa que els fa prevalents en sectors com la producció d'etilè i la refinació del petroli.

La resistència a la corrosió d'aquestes aletes serà molt alta després de ser galvanitzada en calent. Aquests tubs d'aleta són molt compactes en comparació amb altres tipus de tubs d'aleta i la seva eficiència de transferència de calor és important. Així que també es diu tubs d'aletes el·líptiques/ovals galvanitzats en calent.

1. Produeix tub d'acer ovalat sense soldadura o soldat;

2. Perforar les aletes rectangulars a través del motlle en bobines d'acer;

3. Ompliu automàticament les aletes en tubs el·líptics;

4. Galvanització en calent dels tubs amb aletes. El tub amb aletes es va submergir en dipòsits de zinc fos. El buit entre l'aleta i el tub central s'omple completament amb zinc.

1. En comparació amb el tub d'aletes rodones, el tub d'aletes el·líptics és més fàcil d'aconseguir un disseny compacte, que redueix el volum total de tot l'intercanviador de calor, reduint així la superfície del sòl. Minimitza la mida general i l'empremta de l'intercanviador de calor.

2. A causa de les característiques de forma dels tubs amb aletes el·líptiques, la resistència lateral de l'aire és petita i augmenta el coeficient de transferència de calor entre els fluids; La resistència tèrmica del tub és relativament petita, la qual cosa augmenta la transferència de calor del fluid al tub. Millora el coeficient de transferència de calor entre fluids, augmentant l'eficiència.

3. L'àrea de transferència de calor dels tubs el·líptics amb aletes és més gran que la dels tubs circulars amb la mateixa àrea de secció transversal, perquè el perímetre de transferència de calor dels tubs el·líptics és més llarg sota la mateixa àrea de secció transversal. Ofereix un perímetre de transferència de calor més gran que els tubs circulars, millorant el rendiment.

4. Les aletes rectangulars d'acer són els tubs amb aletes el·líptiques d'alta resistència més utilitzats. El tub base no s'ha de congelar a l'hivern i té una llarga vida útil. Les aletes rectangulars d'acer asseguren la durabilitat i la longevitat, evitant problemes com la congelació i les esquerdes en temps fred.

5. Com que els tubs amb aletes el·líptiques es poden disposar de manera més compacta, els tubs de la fila davantera tenen un impacte més gran en els tubs de la fila posterior. La resistència al flux extern dels tubs es pot reduir augmentant l'espai entre les aletes dels tubs de la fila posterior, però el nombre de files de tubs no ha de ser massa gran. Una configuració compacta redueix la resistència al flux extern, optimitzant eficaçment la circulació de l'aire.

6. La temperatura màxima de treball dels tubs amb aletes el·líptiques arriba als 400 graus.

Per enviar-vos una oferta de promt, estarem encantats de rebre-vos una consulta detallada que inclou:

• Material del tub base

• Mida del tub base (OD x WT x Longitud)

• Material de les aletes

• Tipus d'aleta

• Diàmetre o alçada de l'aleta

• Gruix d'aleta

• Aletes per polzada, metre o pas d'aleta

• Longitud dels extrems llis, sense aletes

• Quantitat de tubs aletes

(Fabbricació addicional, com ara doblegar o soldar els tubs en una placa de tubs o un conjunt)
