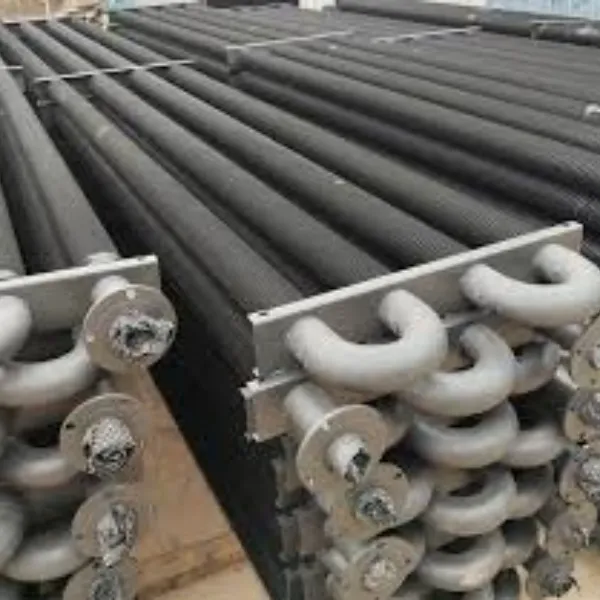

Paquet de tubs amb aletes|Paquet de tubs amb aletes

Descripció dels productes

1. Què és un feix de tubs amb aletes?

El feix de tubs amb aletes format per múltiples tubs amb aletes disposats segons determinades regles s'anomena feix de tubs amb aletes. Un intercanviador de calor de tub amb aletes pot estar compost per un o més paquets de tubs amb aletes.

2. Quina és la composició del feix de tubs amb aletes?

Tub amb aletes (tubs múltiples): element bàsic de transferència de calor.

Caixa de tubs (capçalera) o placa de tubs: la capçalera, el colze o la placa d'acer que connecta els dos extrems del tub d'aleta.

Quan el tub amb aletes està connectat amb la capçalera o la làmina del tub, l'espai entre els tubs amb aletes es fixa i la caixa del tub forma un canal de flux continu per al fluid del tub. Marc: suporta i fixa tot el feix de tubs aletes.

3. Disposició del paquet de tubs aletes?

En un paquet de tubs amb aletes, la selecció de la disposició del tub d'aleta és crucial. Hi ha dos tipus d'ordenació: esglaonada i seqüencial. L'anomenada disposició esglaonada es refereix a la disposició transversal de les canonades en la direcció del flux d'aire, mentre que la disposició en línia es refereix a la disposició seqüencial de les canonades en la direcció del flux d'aire.

La figura següent fa referència a que els tubs amb aletes amb diferents estructures d'aletes, com ara aletes rectangulars o aletes de placa integral (també anomenades aletes de placa), també es poden dividir en escalonats i en línia.

La fletxa de la figura representa la direcció del flux del fluid fora de la canonada, S1 representa l'espai transversal de la canonada i S2 representa l'espai longitudinal de la canonada.

Avantatges i desavantatges de la disposició en línia i esglaonada:

Disposició seqüencial: quan el fluid flueix per l'exterior de la canonada, la pertorbació és petita i el coeficient de transferència de calor és baix, però l'avantatge és que la resistència és petita.

Fila creuada: quan el fluid flueix per l'exterior de la canonada, està subjecte a grans pertorbacions i un alt coeficient de transferència de calor, però el desavantatge és que la resistència és gran. Quan no hi ha una restricció estricta a la caiguda de la resistència, s'hauria de preferir la disposició esglaonada; Quan la caiguda de resistència requerida és molt petita, s'ha de seleccionar l'esquema de disposició seqüencial.

4. Forma estructural del capçal de tubs aletes

Si la forma de disposició dels paquets de tubs amb aletes (en seqüència o en disposició esglaonada i la selecció de l'espai entre tubs) es determina principalment tenint en compte els requisits de transferència de calor del fluid fora del tub, la forma i l'estructura de la caixa del tub són principalment basat en els requisits de pressió i transferència de calor del fluid dins del tub.

En general, s'han de seguir els següents principis:

(1) Si la pressió del fluid a la canonada és relativament alta, la canonada rodona de gran diàmetre es selecciona generalment com a capçalera de la canonada. Per exemple, en aplicacions de calderes, gairebé tots utilitzen tubs circulars com a caixes de tubs/capçalera de tubs.

(2) En l'aplicació del refrigerador d'aire, es prefereix la capçalera de tub quadrat.

La capçalera de tub quadrat té l'avantatge que es poden connectar diverses files de tubs d'aleta alhora. Quan hi ha condensació de vapor a la canonada, es requereix un gran espai de vapor i cal connectar un capçal de tub amb diverses files de canonades.

(3) Quan la diferència de temperatura entre l'entrada i la sortida del fluid a la canonada és gran, la caixa de canonades es pot deformar a causa de la diferent expansió tèrmica del banc de canonades. En aquest cas, s'ha d'utilitzar la caixa de canonades de tipus descomposició.

(4) Excepte la primera i l'última fila de paquets de tubs, que s'han de connectar mitjançant les caixes de canonades corresponents, les altres files s'han de connectar una a una per colzes.
