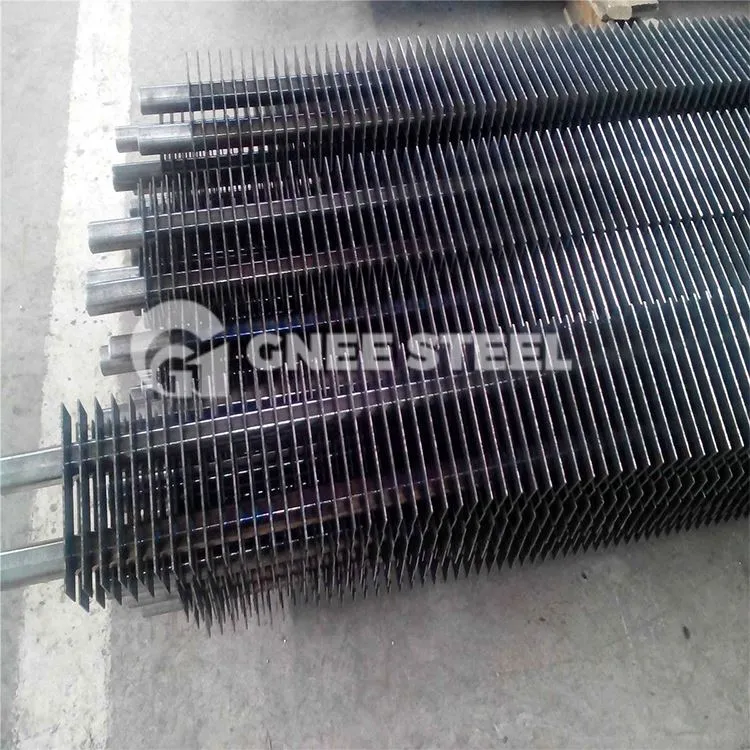

Tub amb aletes tipus H

Com que la forma s'assembla a la lletra H, s'anomena tub d'aleta tipus H. Els tubs d'aleta es divideixen en tipus simple H i doble H. S'utilitzen àmpliament com a elements d'intercanvi de calor millorats en calderes de centrals elèctriques, calderes industrials, forns i vaixells. En el sistema de recuperació de calor residual de gasos de combustió de les centrals elèctriques, etc.

Material i mida del tub amb aletes tipus H:

Materials d'aleta estàndard

• Avantatges dels tubs amb aletes tipus H:

1. Excel·lent rendiment anti-desgast. El desgast es deu principalment a l'impacte i efecte de tall de les partícules de cendra a la canonada. El desgast al voltant de la canonada és greu a 300 graus de la línia horitzontal. Quan s1/d=s2/d=2, la quantitat de desgast aquí és 3 vegades el valor mitjà. vegades. A causa del canvi de direcció del flux d'aire en la disposició esglaonada, el desgast de la segona fila és greu. Quan sl/d=s2/d=2, el desgast de la segona fila és el doble que el de la primera fila. Després d'això, el desgast de cada fila és generalment un 30%-40% superior al de la primera fila. Disposició seqüencial: la disposició de files és la mateixa que la disposició esglaonada. En el futur, les canonades de cada fila es desgastaran menys a causa de l'impacte del flux d'aire. En les mateixes condicions, el desgast dels paquets de tubs en línia és 3-4 vegades menor que el dels paquets de tubs esglaonats. La velocitat de desgast de la canonada és proporcional al coeficient de desigualtat de la velocitat dels gasos de combustió KV3.33 i al coeficient de desigualtat de la concentració de cendres volants KU. El subeconomitzador de tub amb aletes en forma d'H està disposat en sèrie. Les aletes en forma d'H divideixen l'espai en diverses àrees petites i tenen un efecte d'igualització del flux sobre el flux d'aire. És diferent del subeconomitzador de tub simple i del subeconomitzador d'aleta espiral que estan disposats en files esglaonades. En comparació amb l'economitzador i el subeconomitzador d'aleta longitudinal, en les mateixes altres condicions, la vida útil és 3-4 vegades més llarga. El deflector lateral dels gasos de combustió protegeix la secció del colze.

2. L'acumulació de pols es redueix i l'acumulació de pols es produeix a la part posterior i al costat del vent de la canonada. La disposició esglaonada de les canonades facilita el rentat de les canonades i hi ha menys pols a la part posterior. Per a canonades disposades en sèrie, ja que el flux d'aire no és fàcil de rentar la part posterior de les canonades, les canonades disposades en sèrie acumularan més pols que en fileres esglaonades. Les aletes de tipus "H" es solden a ambdós costats del tub que tenen menys probabilitats d'acumular pols, i el flux d'aire flueix recte sense canviar la direcció del flux d'aire, de manera que les aletes tenen menys probabilitats d'acumular pols. Hi ha un espai de 4-10 mm al centre de les aletes en forma d'"H", que pot guiar el flux d'aire per purgar la pols acumulada a les aletes del tub. Com que l'angle de l'hèlix de les aletes guia el flux d'aire per canviar de direcció, el tub de l'aleta acumula pols greu. No es pot utilitzar per a economitzadors que no formen acumulació de pols solta.

3. L'espai és compacte i el cost es redueix. El grup de canonades es compacta molt i es redueix l'alçada del pou de fum de la cua. El pes total es redueix molt, reduint la càrrega del sistema de suspensió. Reduir els costos globals de l'economitzador i de la caldera.

4. Reduir la resistència al costat dels gasos de combustió i reduir els costos d'operació i inversió del ventilador de tirada induïda.

5. Reduir les juntes de soldadura i millorar la fiabilitat.

H Tub amb aletes
