Tub d'alt flux|Tub sinteritzat d'alt flux |Tub d'intercanvi de calor d'alt flux

Descripció dels productes

Què és un tub d'alt flux?

Els tubs d'alt flux són un tipus de tub d'intercanviador de calor dissenyat per gestionar altes taxes de transferència de calor i altes velocitats de fluid. Aquests tubs s'utilitzen normalment en aplicacions on hi ha una necessitat de transferir grans quantitats de calor, com ara la generació d'energia, el processament petroquímic i els sistemes de recuperació de calor residual.

Els tubs d'alt flux es caracteritzen pels seus alts coeficients de transferència de calor, que són la mesura de com de bé un tub d'intercanviador de calor pot transferir calor entre els fluids que hi circulen. Aquests tubs estan dissenyats amb una geometria especial que permet augmentar la turbulència i la barreja dels fluids, donant lloc a majors velocitats de transferència de calor.

Un dels avantatges clau d'utilitzar tubs d'alt flux és la seva capacitat per manejar altes velocitats de fluid. Això permet augmentar les taxes de transferència de calor i millorar l'eficiència dels sistemes d'intercanviador de calor. A més, els tubs d'alt flux sovint estan dissenyats per ser més resistents a la contaminació i la corrosió, cosa que pot reduir els requisits de manteniment i augmentar la vida útil de l'intercanviador de calor.

Hi ha una varietat de diferents tipus de tubs d'alt flux disponibles, cadascun amb el seu propi disseny i aplicació específics. Alguns tipus comuns inclouen:

1. Tubs Helicoïdals d'Alt Flux: Aquests tubs es caracteritzen per les seves aletes helicoïdals, que augmenten la superfície del tub i milloren l'eficiència de la transferència de calor.

2. Tubs d'àrea de superfície millorada: aquests tubs tenen una superfície millorada a causa de la seva geometria especial, que permet augmentar la turbulència i la mescla dels fluids.

3. Tubs millorats internament: aquests tubs tenen una superfície interna millorada, normalment mitjançant l'ús de turbuladors o altres geometries internes que milloren la barreja de fluids i la transferència de calor.

En general, els tubs d'alt flux són una solució versàtil i eficaç per transferir grans quantitats de calor en una varietat d'aplicacions industrials i comercials. La seva capacitat per manejar altes velocitats de fluid, resistir l'encrassement i la corrosió i proporcionar coeficients de transferència de calor elevats els converteixen en una opció fiable i rendible per a molts sistemes d'intercanviador de calor.

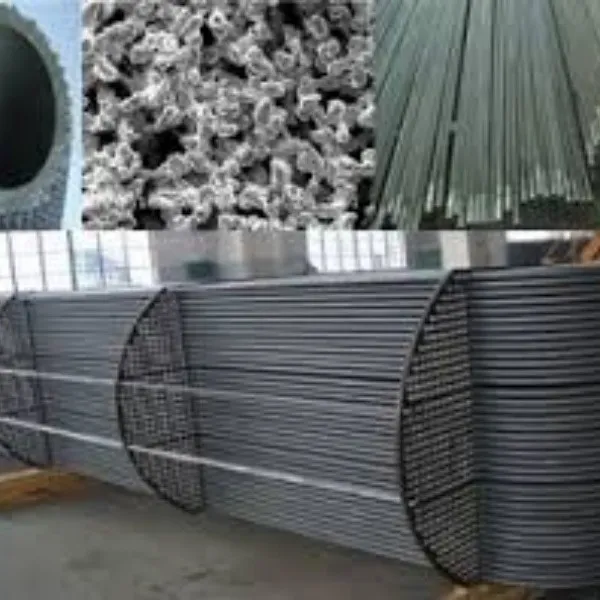

Tub sinteritzat d'alt fluxés un tub d'intercanvi de calor altament eficient amb una estructura específica a la superfície del tub d'intercanvi de calor normal, que es sinteritza pel mètode de la metal·lúrgia en pols. El forat còncava de la capa porosa superficial es comunica entre si, i la transferència de calor en ebullició es pot millorar, òbviament, i l'efecte de transferència de calor es pot augmentar més de 20 vegades. Això és fins ara per al coeficient de transferència de calor de l'element de transferència de calor del tipus de canonada més alt, especialment aplicable a alcans, alquens, alcohols, com el medi freó.

En comparació amb el tub nu, el tub porós de superfície sinteritzada té els següents avantatges:

(1) pot millorar significativament la calor d'ebullició, reduir l'àrea de transferència de calor d'aproximadament la meitat i tenir àmplies perspectives d'aplicació a les plantes químiques i petroquímiques, com ara etilè gran i grans aromàtics.

(2) en una diferència molt petita en el manteniment de l'ebullició, la recuperació d'energia de baix gust i la transferència de calor d'ebullició a baixa temperatura té un gran valor, es pot utilitzar per reduir la temperatura del vapor de calefacció.

(3) la càrrega de calor crítica és més d'un 50% superior a la de la canonada normal.

(4) té un bon rendiment d'inhibició d'escala.

D'una banda, el tub d'alt flux pot reduir la demanda de vapor. D'altra banda, pot millorar la capacitat de transferència de calor. En un gran sistema de transferència de calor, a causa de la necessitat de petites diferències de temperatura, el nombre de reboilers necessaris és molt gran. L'ús del tub d'alt flux pot reduir 3/4 la quantitat de reboilers i la diferència de temperatura ΔT necessària per només 5 graus. Utilitzant un tub d'alt flux per substituir el tub nu tradicional, podem eliminar els colls d'ampolla de transferència de calor, satisfer la necessitat d'una càrrega de transferència de calor més gran i augmentar significativament la producció. Al mateix temps, mantenint l'eficiència de la màquina, pot reduir els costos utilitzant una pressió de vapor més baixa.

Els productes endurits són els següents:

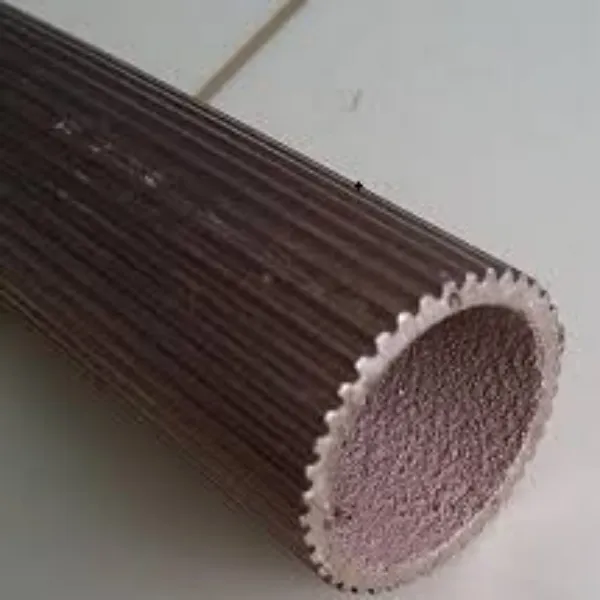

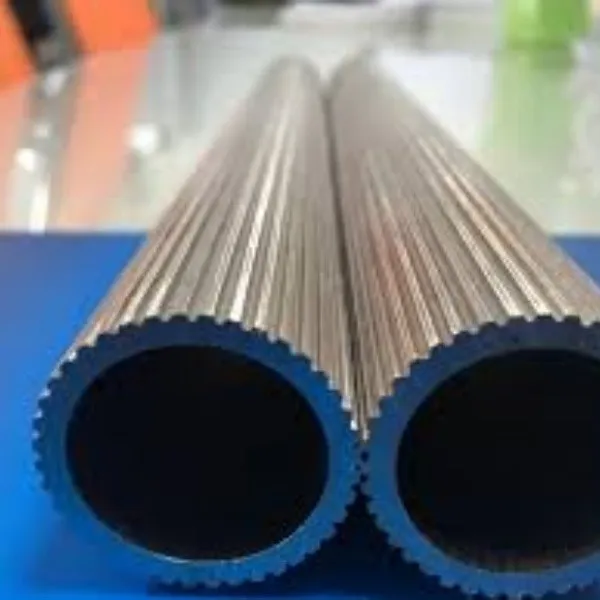

Recobriment porós sinteritzat per a la superfície exterior / aletes baixes per a la superfície interior, Cannelure per a la superfície exterior / recobriment porós sinteritzat per a la superfície interior, superfície de dent de serra per a la superfície exterior / recobriment porós sinteritzat per a la superfície interior, aletes per a la superfície exterior / recobriment porós sinteritzat per a la superfície interior.

1.1 Material i mida del tub d'alt flux

Material: acer al carboni, alumini, etc.

Mida: diàmetre exterior 15-40mm, longitud 500-12000 mm

En condicions normals, la part central del tub d'alt flux està reforçada. Els extrems plànols són llisos, de manera que és fàcil de portar i expandir-se. El tub d'alt flux pot fer OEM segons les necessitats dels clients. Els productes s'embalen amb caixes de fusta.

1.2 Mitjà aplicable d'intercanviadors de calor d'alt flux

Etilenglicol, dietilè glicol, triclorur d'etilè, etan, propilè, alcohol etílic.

1.3 Aplicacions dels intercanviadors de calor d'alt flux

L'intercanviador de calor d'alt flux es pot utilitzar en equips de canvi de fase, com ara carburador, evaporador, condensador i reboiler, etc. Per ser específics, com el carburador d'etilè, el condensador superior i el reboiler del dispositiu de separació d'etilè, planta combinada d'evaporació d'etilè glicol i aromàtic, condensador-evaporador principal de la unitat de separació d'aire. Així com la liqüefacció de gas natural, la refrigeració criogènica, la separació d'aire i la dessalinització d'aigua de mar, etc.

1) Instal·lacions de refinació de petroli i petroquímiques

Com ara condensador superior i reboiler del dispositiu de separació d'etilè, carburador d'etilè, evaporador d'oli de purins catalítics, evaporador d'etanol i evaporador d'etilenglicol, etc. Pot reduir més del 80% de l'àrea de transferència de calor i també pot reduir la potència del refrigerador. En el procés d'operació a llarg termini, la superfície porosa amb una transferència de calor d'ebullició millorada és molt estable i no s'ha produït cap fenomen de coquització o escalada. Al mateix temps, pot reduir considerablement el consum del medi tèrmic, fins a reduir la temperatura del medi tèrmic.

2) Dispositius de purificació i separació de gasos naturals

Per exemple, en els condensadors del reboiler de la planta de separació d'aire criogènica. D'una banda, pot reduir el cost inicial d'evaporació: intercanviador de calor de condensació (refrigeració) (reduir la superfície de transferència de calor); D'altra banda, a causa de la petita diferència de temperatura de treball, pot reduir el consum d'energia.

3) Dessalinització d'aigua de mar i aprofitament de la calor residual

1.4 Anàlisi de l'economia d'intercanviador de calor d'alt flux

Per construir un conjunt d'equips d'etilè de megatones, la inversió total supera els 20.000 milions de RMB habitualment, segons les dades històriques, el cost dels intercanviadors de calor representa al voltant del 30% de la inversió total, el cost dels intercanviadors de calor en cada gran projecte d'etilè arribarà gairebé. 7.000 milions de RMB. Però com que l'eficiència energètica de la Xina és només del 34%, equivalent a la dels països desenvolupats fa 20 anys, un deu per cent inferior a la d'ara. El desenvolupament d'un intercanviador de calor més eficient amb una diferència de temperatura més petita i una menor superfície de transferència de calor pot ser el primer pas directament relacionat amb el desenvolupament d'estalvi d'energia industrial. L'ús de tubs d'alt flux i intercanviadors de calor d'alta eficiència són els mitjans més eficients i també els més econòmics per millorar l'eficiència d'ús de l'energia.

Actualment, la demanda de tubs d'alt flux a la Xina està augmentant ràpidament, a la indústria de l'etilè i altres camps, el tub d'alt flux i els intercanviadors de calor d'alta eficiència tenen àmplies perspectives d'aplicació, per la qual cosa té una gran demanda potencial del mercat. Hi ha molts tubs de transferència de calor d'alta eficiència als Estats Units, Japó i Alemanya, però la tecnologia encara és un secret per a la Xina, de manera que la indústria domèstica d'etilè es va veure obligada a utilitzar tubs d'alt flux importats.

Els tubs d'alt flux desenvolupats per la nostra empresa poden reduir la superfície de transferència de calor i la mida (aproximadament un 80%) dels intercanviadors de calor tradicionals, també poden reduir la quantitat d'intercanviadors de calor en grans projectes i reduir les canonades, controlar la construcció de la base i el cost d'aterratge de l'avió. En substituir el paquet de tubs d'intercanviadors de calor a la planta existent, es pot tornar a utilitzar el capçal, la carcassa, la canonada, etc. originals.
