Descripció dels productes

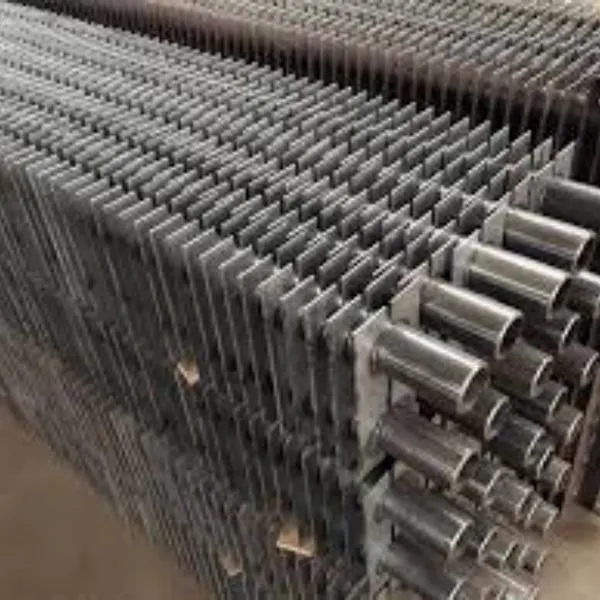

Què són els tubs d'aletes paral·leles?

Els tubs d'aletes paral·leles estan fets d'aletes quadrades soldades. També s'anomena tubs amb aletes tipus H. Els tubs d'aletes paral·leles poden ser tubs dobles o tubs senzills. Els tubs d'aletes paral·leles es fabriquen mitjançant la soldadura per resistència de les aletes dels tubs.

Aplicacions de tubs d'aletes paral·leles:

Els tubs d'aletes paral·leles s'integren en gran mesura per a aplicacions típiques amb calderes de recuperació de calor residual i economitzadors que funcionen amb carbó, fuel pesant, residus industrials o deixalles domèstiques.

Els tubs d'aletes paral·leles permeten l'ús en tots els sistemes de neteja convencionals: granallat, bufat amb aire o vapor, rentat...

El disseny 'Double H' per soldar tubs dobles amb les aletes d'acer al mateix temps. Aquesta configuració pot reduir el nombre de suports necessaris a causa de la seva rigidesa inherent.

Tubs d'aletes paral·lelesavantatge,

L'alineació de les aletes en el feix permet la creació de canals paral·lels autonetejables, amb baixes caigudes de pressió.

Tubs d'aletes paral·leles Focus

Pas de les aletes de 10 a 30 mm.

Longitud del tub fins a 15 metres.

Les interrupcions de les aletes es poden demanar.

Material dels tubs d'aletes paral·leles:

Material base per a tubs i aletes: acer al carboni A179, A192, acer aliat segons A213 A335, acer inoxidable A312, compatible amb tubs amb aletes de ferro colat per a unitats híbrides. Mides d'aleta especials a petició.

D'acord amb els requisits del mercat nacional, després d'anys d'experiència i d'aprenentatge de països avançats, la nostra empresa ha millorat l'equip de soldadura de tubs amb aletes tipus H / tubs d'aletes paral·lels, que té un alt grau d'automatització. La tecnologia de soldadura i la qualitat del producte han aconseguit la certificació de la International Classification Society i altres organismes de certificació autoritzats.

1. Tub amb aletes tipus H/Tubs amb aletes paral·leles Resistència i estabilitat de la soldadura

1.1 Prova de força d'extracció: superior a 200 MPa o trencament parcial del tub d'acer

1.2 Weld width: greater than fin thickness, i.e. welding rate>99%

1.3 Estabilitat de la força de soldadura: la primera peça de cada torn s'ha de soldar per complir els requisits de 2.1 o 2.2

1.4 Prova de resistència a la flexió de la soldadura: les aletes es dobleguen 20 graus a l'esquerra i a la dreta, es dobleguen a l'esquerra i a la dreta dues vegades i la soldadura està lliure d'esquerdes

1.5 Prova de martell: colpeja la part superior de l'aleta paral·lela a la canonada d'acer fins que l'aleta caigui i l'aleta no es trenqui.

1.6 Si la prova falla, la funció de recuit s'ha d'habilitar

2. Tub d'aletes tipus H/Tubs d'aletes paral·leles zona afectada per la calor

Mesura amb microscopi i microduresa

La profunditat de la zona afectada per la calor de la canonada d'acer és inferior a 0,5 mm

3. Precisió dimensional del tub amb aletes tipus H/tubs d'aletes paral·lels

3.1 Longitud total del segment d'ala - 1mm~+1mm Precisió del moviment segmental - 0,5mm~+0,5mm

3.2 Espaiat - 0.2mm~+0.2mm

3.3 Verticalitat de les aletes i canonades d'acer - 1 grau ~+1 grau

3.4 La planitud de les aletes soldades a tope del mateix grup és de - 0.2mm~+0.2mm, excepte per la diferència d'alçada causada per la tolerància de gruix de les aletes

3,5 Diferència d'alçada de les aletes soldades a tope en el mateix grup - 0,2 mm ~ +0,2 mm

3.6 Tolerància de la distància central de la canonada doble - 0,5 mm ~ +0,5 mm

3.7 En les condicions del mateix material de canonada d'acer, el mateix espai i el mateix número de fulles, el canvi de longitud dels diferents tubs amb aletes després de la soldadura és consistent

4. Tub amb aletes tipus H/Velocitat de soldadura de tubs amb aletes paral·leles

Diàmetre exterior del tub base 25 ~ 51, gruix d'aleta 2 mm, cada parell de temps de soldadura inferior a 3 s (excepte el temps d'alimentació i descàrrega i el temps de recuit)
