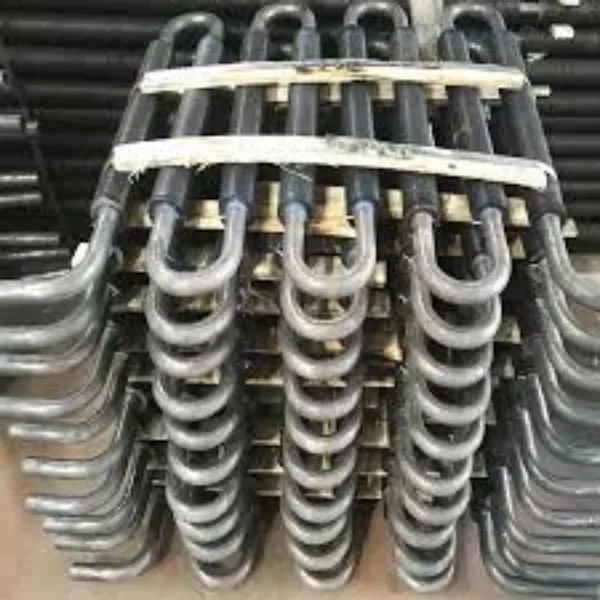

Tubs d'aletes serpentines|Tubs d'aletes doblegades

Els tubs d'aletes serpentinades o els tubs d'aletes doblegades són un tipus important de dispositiu de transferència de calor utilitzat en una àmplia gamma d'aplicacions industrials, com ara calderes i intercanviadors de calor. El seu disseny únic, amb una aleta contínua enrotllada i doblegada en forma de serpentina al voltant de la superfície exterior dels tubs, augmenta la superfície del tub i millora la transferència de calor entre el tub i l'entorn circumdant.

Quins són els principals usos dels tubs amb aletes serpentines?

Usos principals

Petits dispositius d'estalvi d'energia

Es pot dissenyar un tub especial amb aletes serpentinades per satisfer requisits específics. Aquest disseny es pot optimitzar per a la mida i la forma del dispositiu i les característiques de transferència de calor necessàries.

Sistemes d'Energies Renovables

Els tubs amb aletes serpentines es poden utilitzar per transferir calor des de panells solars o fonts de calor subterrànies a l'aigua o altres fluids. Aquest procés augmenta l'eficiència del sistema i redueix el consum d'energia.

Refrigeració electrònica

Els tubs amb aletes serpentines es poden utilitzar per transferir la calor dels components electrònics, millorant-ne el rendiment i allargant la seva vida útil.

Els tubs amb aletes serpentines són especialment útils en indústries on es requereixen altes taxes de transferència de calor, com ara la petroquímica i la generació d'energia. Es poden utilitzar en diversos dissenys d'intercanviador de calor, com ara intercanviadors de calor de carcassa i tub o refrigerats per aire, i sovint s'utilitzen en aplicacions on l'espai és limitat.

En general, el disseny d'un tub especial d'aletes serpentinades per a petits dispositius d'estalvi d'energia dependrà de l'aplicació i els requisits específics del dispositiu. Tanmateix, amb un disseny i una optimització acurats, aquests tubs poden jugar un paper important en la millora de l'eficiència i el rendiment d'una àmplia gamma de dispositius d'estalvi d'energia.

Mida dels tubs amb aletes serpentines:

Els tubs amb aletes serpentines estan disponibles en una àmplia gamma de mides i tipus d'aletes per satisfer els diferents requisits d'aplicació. Els principals paràmetres de mida dels tubs d'aletes serpentines inclouen:

Diàmetre del tub: el diàmetre del tub és el diàmetre exterior del tub base, que pot variar des d'uns quants mil·límetres fins a diverses polzades depenent de l'aplicació.

Alçada de l'aleta: l'alçada de l'aleta és la distància entre la superfície exterior dels tubs de base i el punt més alt de l'aleta. L'alçada de les aletes pot variar des d'uns quants mil·límetres fins a diversos centímetres.

Gruix de l'aleta: el gruix de l'aleta és el gruix del material de l'aleta, que pot variar segons el tipus d'aleta i els requisits de l'aplicació.

Pas de l'aleta: el pas de l'aleta és la distància entre les aletes adjacents al llarg de la circumferència dels tubs. Els passos de les aletes poden variar segons els requisits de l'aplicació.

Els tipus d'aletes que s'utilitzen habitualment en els tubs amb aletes serpentines inclouen:

Aleta extruïda

Els tubs extruïts amb aletes tenen aletes que es formen extruint el material de les aletes a través d'una matriu a la superfície exterior dels tubs base. Aquest procés dóna com a resultat unes aletes que s'uneixen fermament al tub base i tenen excel·lents característiques de transferència de calor.

Aleta del peu L

Els tubs amb aletes de peu L tenen aletes que s'uneixen al tub base mitjançant peus en forma de L que es solden o solden a la superfície exterior del tub. Aquest tipus d'aleta ofereix un bon rendiment de transferència de calor i és adequat per a aplicacions d'alta temperatura.

G-Fin

Els tubs d'aleta G tenen aletes que es formen enrotllant una tira plana de material d'aleta en una configuració en forma de G i després connectant-la al tub base mitjançant mètodes mecànics. Els tubs G-fin tenen altes taxes de transferència de calor i són adequats per al seu ús en intercanviadors de calor compactes.

Aleta Moleta

Els tubs amb aletes moletejats tenen aletes que es formen mitjançant el moletejat de la superfície exterior dels tubs base per crear petites crestes, que augmenten l'àrea de transferència de calor. Les aletes estriades són adequades per a aplicacions on es requereixen altes taxes de transferència de calor.

hFW Aleta sòlida

Els tubs d'aleta sòlida soldats d'alta freqüència tenen una aleta contínua que es solda a la superfície exterior del tub base mitjançant un procés de soldadura d'alta freqüència. Les aletes es poden fabricar amb diversos materials com ara cinta d'acer al carboni, cinta d'acer aliat i cinta d'acer inoxidable.

Aleta serrada HFW

Els tubs d'aletes dentades soldades d'alta freqüència, en canvi, tenen aletes amb vores dentades que es solden al tub base mitjançant un procés de soldadura d'alta freqüència. Les serradures de les aletes creen turbulència en el flux de fluid, que millora el coeficient de transferència de calor i millora l'eficiència global de l'intercanviador de calor.

L'elecció de la mida principal i el tipus d'aleta dels tubs amb aletes serpentines dependrà dels requisits específics de l'aplicació, com ara la velocitat de transferència de calor, el cabal de fluid i la caiguda de pressió.
