Una junta d'aïllament monolítica consisteix principalment en un cos metàl·lic, un casquet aïllant, un segell i una brida de connexió. La seva funció principal és bloquejar la conducció de corrent a través d'una capa aïllant alhora que garanteix la integritat de segellat de la canonada o del sistema de cables.
Estructura del producte conjunt d'aïllament monolític i principi de funcionament:
Una junta d'aïllament monolítica consta de les parts següents: tubs superior i inferior, màniga, component aïllant, component de segellat i recobriment aïllant. El component aïllant i el component de segellat estan intercalats entre els extrems d'unió dels tubs superior i inferior, formant una estructura doble-segellada amb propietats aïllants. La màniga està bisellada o directament soldada al conducte superior, segellant fermament el component aïllant i els tubs superior i inferior a l'interior, formant un "contenidor segellat". Això garanteix un bon rendiment d'aïllament i millora significativament la capacitat de suport de pressió-de l'estructura d'aïllament.
Especificació tècnica
Aquesta norma s'aplica a les condicions de treball següents:
Enginyeria de protecció contra la corrosió electroquímica per a oleoductes d'acer de gas i petroli enterrats o sobre{0}};
Diàmetre nominal Menor o igual a 600 mm i pressió de disseny Menor o igual a 16 MPa;
Diàmetre nominal Menor o igual a 1400 mm i pressió de disseny Menor o igual a 12 MPa;
Interval de temperatura aplicable: -45 graus a 100 graus
Els estàndards de prova de productes requereixen la superació de:
Prova de tensió de resistència de 18MPa
Prova de càrrega de moment flector equivalent a 540 tones
Prova de fatiga de 40 cicles
Rendiment d'aïllament elèctric Superior o igual a 150 MΩ
Tensió de ruptura superior o igual a 3 kV

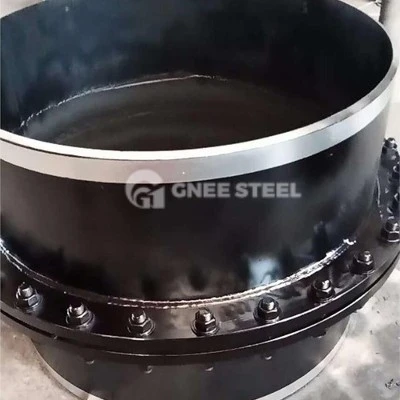

Junta monolítica d'aïllament GNEE En venda
