Què és la vàlvula de papallona de seient resistent API 609/EN593
Vàlvula de papallona de tancament elàstic
Una-vàlvula industrial d'alt rendiment que combina la fiabilitat del segellat metàl·lic amb la tecnologia de compensació elàstica, adequada per a condicions de funcionament dures, com ara alta temperatura, alta pressió i mitjans corrosius. S'utilitza àmpliament en indústries com petroquímica, metal·lúrgica i energètica.
Estructura bàsica i principi de funcionament
Estructura de segellat
Disseny Triple Offset: Aconsegueix un lliscament sense fricció durant el funcionament a través de desplaçaments axials, radials i angulars. Les superfícies de segellat se separen a l'instant en obrir-les i en contacte immediatament quan es tanquen, creant un efecte de "-que tancament més ajustat quan es tanca" que elimina els problemes de desgast durant el funcionament.
Anell de segellat elàstic: compta amb un Estructura elàstica d'acer inoxidable en forma de "U" o "J".o unmetall-compost de grafit flexible, utilitzant la deformació elàstica per compensar el desgast del segell i garantir-fuites zero a llarg termini (complint ISO 5208 Classe V o superiorestàndards).
Seient i disc: La superfície de segellat del seient és superposició soldada amb aliatges-resistents a la temperatura i a la corrosió- (per exemple, aliatges durs a base de-cobalt), mentre que la superfície de segellat del disc és superposició soldada amb acer inoxidable o aliatges durs, millorant la resistència al desgast per 3 vegades o més.
Principi de funcionament
Opera per girant la tija de la vàlvula 90 grausper obrir/tancar el disc.
Durant el funcionament, les superfícies de segellat formen un segell dinàmica través depressió del medi i deformació elàstica.
El parell generaforça elàstica de segellat, assegurant la fiabilitat del segellat.
Especificació de la vàlvula de papallona de seient resistent API 609/EN593
Estàndard de disseny: API 609/EN593
Brida de connexió: ISO 7005-2 PN10/16, EN 1092-2 PN10/16, ASME B16.5 CLASSE 150, JIS 10K (DN40 ~ DN300)
Brida superior: ISO 5211
Cara a cara: sèrie API 609A /EN558 20
Estàndard de prova: API 598/EN12266-1
Pressió de treball: PN10/16

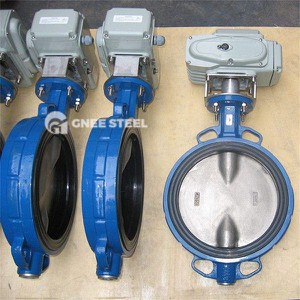

Vàlvula de papallona de seient resistent GNEE API 609/EN593 a la venda
