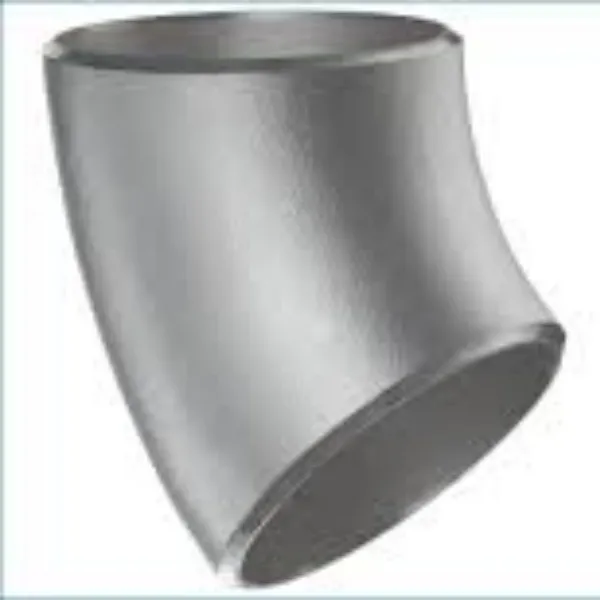

ASME/ANSI B16.9 45 Grau de colze

ASME/ANSI B16.9 45 grau de colzetenen la mateixa funció i ús amb el colze de 90 graus, però la dimensió i la forma són la meitat. Només hi ha un radi llarg. El material pot ser acer al carboni, acer aliat i acer inoxidable. S'utilitza bastant en múltiples indústries com ara química, petroliera, electrònica, energia de fluids, drassanes, petroli i gas.

Hi ha 3 tipus de colze de soldadura per endoll, colze de soldadura a tope i colze roscat. ASME/ANSI B16. El colze de soldadura a tope de 9 45 grau s'utilitza habitualment a causa de la gran varietat de diàmetre i gruix exterior.

Accessoris de soldadura a tope

Els accessoris de soldadura a tope s'utilitzen en un sistema de canonades per canviar la direcció o la funció dels mitjans, per ramificar-se, reduir la mida de la canonada o connectar equips auxiliars. Estan disponibles en diversos tipus, com ara colze, te, tapa, reductor, extrem de la junta de solapa i oelt, que es produeixen en conformació en fred i en calent segons les especificacions ASTM A403 i ASTM A234. Normalment fem l'extrem bisellat per soldar fàcilment in situ.

Inspecció i paquet d'ASME B16.9 45 Colze de grau

Abans del lliurament, empaquetarem el colze de 90 graus comprat pel client amb longitud, gruix de paret i angle. Els de menys de 8 polzades s'embalaran en caixes de fusta, i els de més de 8 polzades s'embalaran amb suports de fusta.

Què significa ASME B16.9?

L'estàndard ASME B16.9 cobreix les dimensions generals, toleràncies, classificacions, proves i marques per a accessoris de soldadura a tope forjats fabricats en fàbrica en mides NPS 1 ∕ 2 a NPS 48 (DN 15 a DN 1200). Cobreix accessoris de qualsevol gruix de paret produïble. Aquesta norma no cobreix els accessoris de soldadura a tope resistents a la corrosió a baixa pressió. Vegeu MSS SP-43, accessoris de soldadura a tope d'acer inoxidable forjat.

Especificació de l'ANSI B16. 9 45 Encaix de colze de grau

ASME B16.9 45 Dibuix i pes de radi llarg de colze de grau

DN	NPS	OD	B	SCH 40 PES
			LR	KG
15	1/2	21.3	16	0.04
20	3/4	26.7	19	0.06
25	1	33.4	22	0.08
32	1-1/4	42.2	25	0.14
40	1-1/2	48.3	29	0.20
50	2	60.3	35	0.36
65	2-1/2	73.0	44	0.71
80	3	88.9	51	1.11
90	3-1/2	101.6	57	1.56
100	4	114.3	64	2.11
125	5	141.3	79	3.56
150	6	168.3	95	5.6
200	8	219.1	127	11.4
250	10	273.0	159	20.0
300	12	323.8	190	31.5
350	14	355.6	222	43.6
400	16	406.4	254	65
450	18	457.0	286	92.5
500	20	508.0	318	121
550	22	559.0	343	-
600	24	610.0	381	201.5
650	26	660.0	406	-
700	28	711.0	438	-
750	30	762.0	470	-
800	32	813.0	502	361
850	34	864.0	533	409
900	36	914.0	565	499
950	38	965.0	600	-
1000	40	1016.0	632	-
1050	42	1067.0	660	-
1100	44	1118.0	695	-
1150	46	1168.0	727	-
1200	48	1219.0	759	-
1300	52	1321.0	821	-
1400	56	1422.0	883	-
1500	60	1524.0	947	-
1600	64	1626.0	1010	-
1700	68	1727.0	1073	-
1800	72	1829.0	1137	-
1900	76	1930.0	1199	-
2000	80	2032.0	1263	-

Notes:

1) A més d'aquests, també s'apliquen GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/ T 21631 SY/T 0510 DL/T 695 EN 10253, etc.

2) El colze amb NPS superior a 80 estarà subjecte a les mides acordades pel comprador i fabricant.
