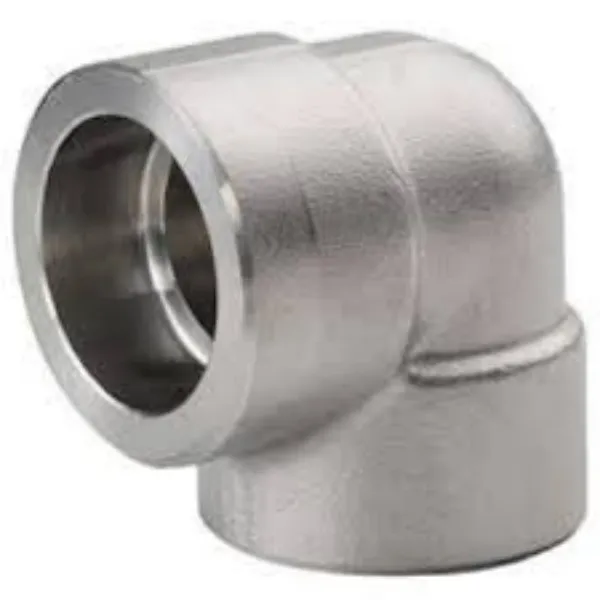

Colze de soldadura de sòcol
El colze de soldadura forjat ASME B16.11 està disponible en 90 graus i 45 graus que s'utilitza per connectar la canonada ASME a accessoris o vàlvules mitjançant soldadura de segellat de filet. El pes és lleuger a causa de les dimensions reduïdes. I té varietats de característiques com ara la fiabilitat, la durabilitat i la precisió dimensional. Hi ha 3 classificacions de pressió que Classe 3000, 6000 i 9000.
Colze classe 3000: per utilitzar amb tubs d'acer Sch 80.
Colze classe 6000: per combinar amb tub d'acer Sch 160.
Colze classe 9000: per connectar amb tub d'acer Sch XXS
Els accessoris de soldadura de socket són una família de accessoris de forja d'alta pressió que només s'utilitzen juntament amb canonades ANSI i estan disponibles en el mateix rang de mida.
Tot i que hi ha algunes similituds entre les formes de les dues soldadures, però encara es considera que la soldadura de socket és diferent d'una soldadura de filet.
Especificació dels accessoris de soldadura per endoll ASME B16.11
| Forma | Accessoris rectes i reductors |
| Interval de talles | 1/8" - 4" / DN6 - DN100 |
| Classificació de pressió | Classe 3000 lliures, 6000 lliures, 9000 lliures |
| Estàndard | ASME B16.11, BS3799 |
| Acer al carboni | ASTM A105/A105N, ASTM A350 LF2/LF3, A694 F42/46/56/60/65 |
| Acer d'aliatge | ASTM A182 F11/F12/F5/F9/F91/F92/F22 |
| Acer inoxidable | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
Marcatge i inspecció del colze de soldadura de socket galvanitzat
Paquet d'accessoris de colze de soldadura de sòcol
Empaquetar tots els colzes SW en cartrons.
Enganxeu l'etiqueta a totes les caixes de cartró.
Posa els cartrons a la caixa de fusta.
Feu una marca d'enviament a la caixa de fusta.
Dimensions del colze de soldadura ASME B16.11
| DN | NPS | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| av | min | av | min | av | min | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) El gruix uniforme al voltant del forat del sòcol no ha de ser inferior al valor mitjà, el gruix a les zones parcials pot ser el min. un.
2) Tenint en compte la tolerància del diàmetre exterior de la canonada, els diàmetres d'algun forat de la presa poden ser una mica més grans que els especificats a B16.11.
3) Quan les mides de les canonades de connexió no s'ajustin a les especificades en aquest catàleg, les mides de les canonades de connexió s'han d'indicar al plec de compra.
4) Quan els accessoris es redueixen, les mides de l'estructura seran les mateixes que les dels accessoris rectes i el BJD s'ha de mecanitzar segons els extrems reductors corresponents.
5) Els accessoris també es poden fabricar com a connexions mixtes de SW i THRD.
