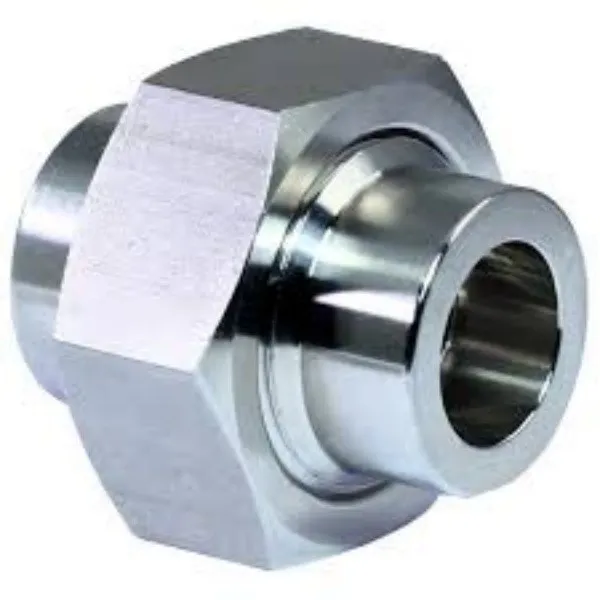

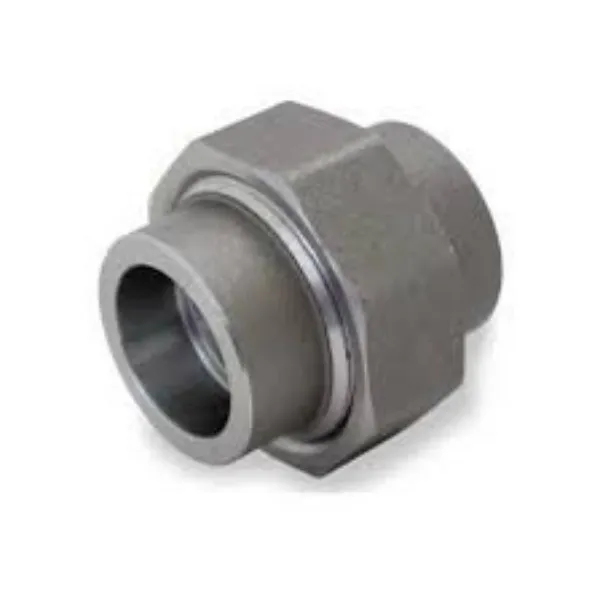

Socket Weld Union
Les dimensions de l'acoblament de la unió de soldadura de sòcol està dissenyada i fabricada segons l'estàndard MSS SP-83, el pes és més pesat perquè consta de tres parts que un extrem mascle, una femella i un extrem femení. La junta es pot desmuntar com un accessori de canonada i les coses connectades a través de la junta es poden desmuntar i substituir.
El rang de mida de la unió de soldadura MSS SP 83 és d'1/8 "a 3" i la classificació de pressió està disponible a la classe 3000 / 6000 lliures.
Els accessoris de soldadura de socket són una família de accessoris de forja d'alta pressió que només s'utilitzen juntament amb canonades ANSI i estan disponibles en el mateix rang de mida. Tot i que hi ha algunes similituds entre les formes de les dues soldadures, però encara es considera que la soldadura de socket és diferent d'una soldadura de filet.
Socket Weld Union Material
| Acer al carboni | ASTM A105 / A105N |
| Acer al carboni de baixa temperatura | ASTM A350 LF2 / LF3 |
| Pipeline Steel | ASTM A694 F42 / F46 / F56 / F60 / F65 |
| Acer d'aliatge | ASTM A182 F11/F12/F5/F9/F91/F92/F22 |
| Acer inoxidable | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904, F321 |
| Dúplex d'acer inoxidable | ASTM A182 F51, F53, F44, F55 |
MSS SP 83 Dimensions de l'acoblament d'unió de soldadura de sòcol
| DN | NPS | A | B | C | D | E | F | G | H | J | K | L | N |
| 6 | 1/8 | 21.8 | 10.9 | 3.2 | 6.1 | 20.7 | 3.2 | 3.2 | 16 | 1.2 | 9.7 | 41.4 | 51 |
| 8 | 1/4 | 21.8 | 14.3 | 3.3 | 8.5 | 20.7 | 3.2 | 3.2 | 16 | 1.2 | 9.7 | 41.4 | 51 |
| 10 | 3/8 | 25.9 |
17.7 |
3.5 | 11.8 | 23.8 | 3.4 | 3.4 | 14 | 1.4 | 9.7 | 46.0 | 56 |
| 15 | 1/2 | 31.2 | 21.9 | 4.1 | 15 | 23.8 | 3.7 | 3.7 | 14 | 1.5 | 9.7 | 49.0 | 59 |
| 20 | 3/4 | 37.1 | 27.3 | 4.3 | 20.2 | 28.6 | 4.1 | 4.1 | 11 | 1.7 | 12.7 | 56.9 | 66 |
| 25 | 1 | 45.5 | 34 | 5.0 | 25.9 | 30.2 | 4.6 | 4.4 | 11 | 1.9 | 12.7 | 62.0 | 79 |
| 32 | 11/4 | 54.9 | 42.8 | 5.3 | 34.3 | 36.6 | 5.3 | 5.2 | 10 | 2.1 | 12.7 | 71.1 | 94 |
| 40 | 11/2 | 61.5 | 48.9 | 5.5 | 40.1 | 38.1 | 5.8 | 5.6 | 10 | 2.3 | 12.7 | 76.5 | 112 |
| 50 | 2 | 75.2 | 61.2 | 6.0 | 51.7 | 41.4 | 6.6 | 6.4 | 10 | 2.7 | 15.7 | 86.1 | 132 |
| 65 | 21/2 | 91.7 | 73.9 | 7.7 | 61.2 | 56.9 | 7.5 | 7.1 | 8 | 3.1 | 15.7 | 102.4 | 150 |
| 80 | 3 | 109.2 | 89.9 | 8.3 | 76.4 | 58.7 | 8.3 |
8.0 |
8 | 3.5 | 15.7 | 109.0 | 176 |
1) El gruix uniforme al voltant del forat del sòcol no ha de ser inferior al valor mitjà, el gruix a les zones parcials pot ser el min. un.
2) Tenint en compte la tolerància del diàmetre exterior de la canonada, els diàmetres d'algun forat de la presa poden ser una mica més grans que els especificats a B16.11.
3) Quan les mides de les canonades de connexió no s'ajustin a les especificades en aquest catàleg, les mides de les canonades de connexió s'han d'indicar al plec de compra.
4) Quan els accessoris es redueixen, les mides de l'estructura seran les mateixes que les dels accessoris rectes i el BJD s'ha de mecanitzar segons els extrems reductors corresponents.
5) Els accessoris també es poden fabricar com a connexions mixtes de SW i THRD.
