ERW Steel Pipe JIS G3444
ERW Steel Pipe JIS G3444
ERW Steel Pipe JIS G3444

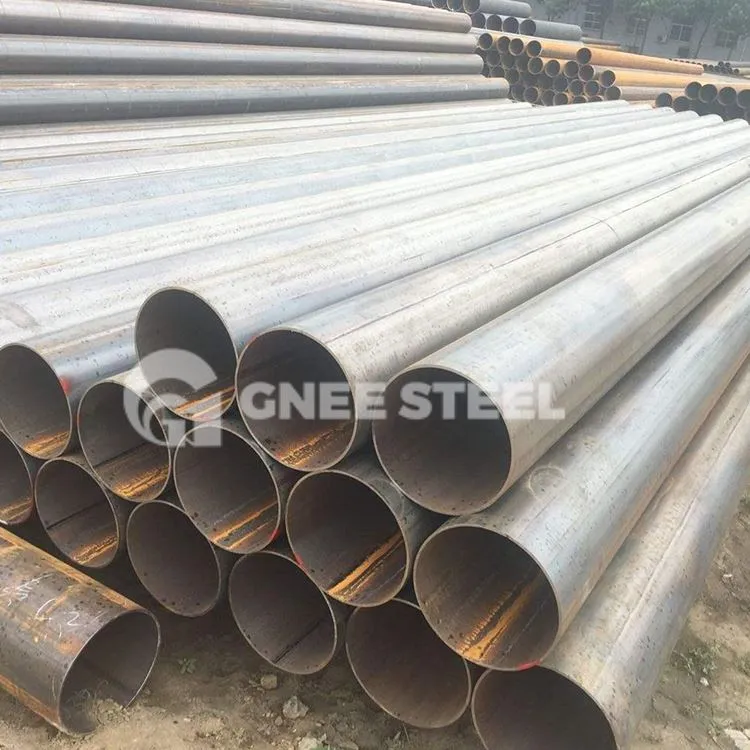

Tub d'acer ERW JIS G3444

Aquesta norma industrial japonesa especifica canonades d'acer al carboni per al seu ús en enginyeria civil, construcció, torres d'acer, bastides, piles, tirants i altres instal·lacions.

Enviar la consulta

Xateja ara

Introducció al producte

Per a piles d'acer de fonamentació, aquesta norma només s'aplica a canonades d'acer soldades amb un diàmetre exterior inferior a 318,5 mm; per a piles d'acer anti-esllavissades, aquesta norma només s'aplica a canonades d'acer sense soldadura i canonades d'acer soldades amb un diàmetre exterior inferior a 318,5 mm. El rang de mida aplicable d'aquesta norma sol ser de 21,7 a 1016,0 mm de diàmetre exterior.

Mercaderia	Tub d'acer estructural JIS G 3444 ERW
Diàmetre exterior	ERW / HFW	LSAW / DSAW	SSAW / HSAW	RHS	SHS
	1/8 - 20 polzada (10,3 - 508 mm)	12 - 56 polzades (323,8 - 1,420 mm)	8 - 126 polzades (219.1 - 3,200 mm)	40 x 20 mm - 1,000 x 800 mm	15 x 15 mm - 1,000 × 1,000 mm
gruix de paret	0.4 - 16 mm	6.0 - 40 mm	6.0 - 26 mm	1.0 - 30 mm	0.6 - 30 mm
Llargada	5,8 ~ 12,0 m o segons els requisits dels clients
Estàndard	GB/T 3091, GB/T 13793, ASTM A252, ASTM A53, ASTM A500, EN 10210, EN 10219, API 5L, DIN 1626/1615, DIN 17120, etc.

Grau	SS400, Q235, Q345, Q460, A572 Gr.50, Gr.1/Gr.2/Gr.3, S235, S275, S355, Grau A/B, X42, X52, X60, X70, etc.

Superfície	Primera qualitat (pintura descoberta, oliada, de color, 3LPE o un altre tractament anticorrosió)
Inspecció	Amb Composició Química i Anàlisi de Propietats Mecàniques; Inspecció dimensional i visual, també amb inspecció no destructiva.

Aplicació	estructura, projectes de torres de transmissió d'energia elèctrica, pilotes, enginyeria de canonades d'aigua, petroli i gas, indústria mecànica, projectes municipals, carreteres i les seves instal·lacions auxiliars, etc.

Embalatge	Exportació estàndard, a granel / paquets / bosses de tela de niló amb embalatge mariner; o segons les peticions dels clients.

Hora d'entrega	1. 20-45 dies després de rebre el dipòsit o de confirmar l'L/C 2. Depèn de la quantitat de la comanda

Condicions de pagament	1. T/T: 30% d'avançament de T/T, 70% de còpia del saldo de B/L 2. L/C: a la vista 3. T/T i L/C: 30% d'avançament T/T, 70% L/C


Port	Port principal de la Xina

Composició química de Jis G3444

Símbol de grau	C	Si	Mn	P	S
JIS G3444 STK 290	–	–	–	0,050 màx.	0,050 màx.
JIS G3444 STK 400	0,25 màx.	–	–	0,040 màx.	0,040 màx.
JIS G3444 STK 490	0,18 màx.	0,55 màx.	1,65 màx.	0,035 màx.	0,035 màx.
JIS G3444 STK 500	0,24 màx.	0,35 màx.	0.30 a 1.30	0,040 màx.	0,040 màx.
JIS G3444 STK 540	0,23 màx.	0,55 màx.	1,50 màx.	0,040 màx.	0,040 màx.
Notes: 1. Si escau, es poden afegir altres elements d'aliatge diferents dels indicats en aquesta taula. 2. Per a STK540, la composició química dels tubs de gruix de paret superior a 12,5 mm es pot acordar entre el comprador i el fabricant.

Propietats mecàniques de Jis G3444

Símbol de grau	Resistència a la tracció N/mm2	Punt de fluència o esforç de prova N/mm2	Soldadura de tracció N/mm2	Resistència a l'aplanament	Flexibilitat
	Resistència a la tracció N/mm2	Punt de fluència o esforç de prova N/mm2	Soldadura de tracció N/mm2	Distància entre plaques planes (H)	Angle de flexió, a)	Radi interior
	Diàmetre exterior aplicable
	Tots els diàmetres exteriors	Tots els diàmetres exteriors	Tots els diàmetres exteriors	Tots els diàmetres exteriors	50 mm o menys
JIS G3444 STK 290	290 min.	–	290 min.	2/3D	90 graus	6D
JIS G3444 STK 400	400 min.	235 min.	400 min.	2/3D	90 graus	6D
JIS G3444 STK 490	490 min.	315 min.	490 min.	7/8D	90 graus	6D
JIS G3444 STK 500	500 min.	355 min.	500 min.	7/8D	90 graus	6D
JIS G3444 STK 540	540 min.	390 min.	540 min.	7/8D	90 graus	6D
NOTA 1 En aquesta taula, D representa el diàmetre exterior del tub. NOTA: 2 1 N/mm 2=1 MPa Nota a) L'angle de flexió s'ha de mesurar des del punt inicial de la flexió.
