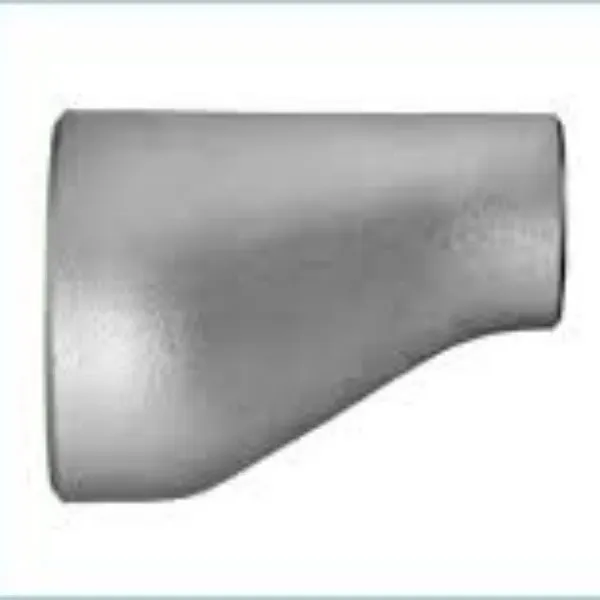

El reductor excèntric
ASME B16.9 és una especificació estàndard per a accessoris de soldadura a tope que cobreix el reductor BW concèntric i excèntric, el colze i la T. El rang de dimensions és de 3/4 "a 24" en tipus sense costures.
Compareu amb un accessori en forma de con que augmenta o redueix el diàmetre, no és simètric respecte a la línia central. Tots dos estan disponibles en acer al carboni, acer aliat, acer inoxidable i s'utilitzen en sistemes de canonades per reduir el diàmetre d'una mida a una mida més gran o petita.
Els accessoris de soldadura a tope s'utilitzen en un sistema de canonades per canviar la direcció o la funció dels mitjans, per ramificar-se, reduir la mida de la canonada o connectar equips auxiliars. Estan disponibles en diversos tipus com colze, te, tapa, reductor excèntric, extrem i oelt, que es produeixen en forma en fred i en calent segons les especificacions ASTM A403 i ASTM A234.
Accessoris de canonada d'acer inoxidable ASTM A403 WP304 i 316
L'especificació de ASTM A403 cobreix els graus comuns d'acer inoxidable WP304 i WP316 que s'utilitzen per a canonades de pressió. Els clients han d'indicar el tipus sense soldadura o soldat mentre compren tipus d'accessoris de grau, com ara reductors excèntrics, tee i creu de soldadura a tope, corba de tubs d'acer i colze.
Accessoris per a canonades d'acer al carboni i acer aliat ASTM A234
Aquesta especificació cobreix els accessoris d'acer al carboni ASTM A234 i d'acer aliat de construcció sense soldadura i soldadura segons la norma ASME B16.9. Aquests accessoris reductors excèntrics s'utilitzen en canonades de pressió i en la fabricació de recipients a pressió per al servei a temperatures moderades i elevades.
Especificació de l'ajust del reductor excèntric BW
| Interval de talles | 3/4" - 60" / DN20 - 1500 |
| Horari de gruixos | SCH 10 - SCH 80, SCH 160, XXS |
| Estàndard d'Amèrica | ANSI / ASME B16.9 / MSS SP 43 |
| Estàndard japonès | JIS B2311/2312/2313 |
| Estàndard d'Alemanya | DIN2605/2615/2616/2617 |
| Estàndard europeu | EN10253 |
| Acer al carboni | Q235, 20#, 35#, 45#, 20G, ASTM A234 WPB/WPC |
| Acer al carboni de baixa temperatura | Q345B, 16Mn, ASTM A420 WPL6 |
| Pipeline Steel | ASTM A860 WPHY 42/46/56/60/65 |
| Acer d'aliatge |
ASTM A234 WP11/WP12/WP 5/WP9/WP91/WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| Acer inoxidable | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L |

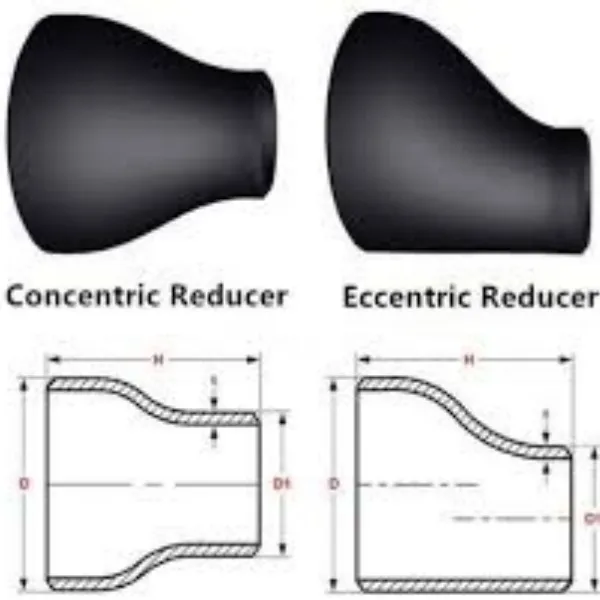

ASME B16.9 Dimensions del reductor excèntric
| OD1 | OD2 | FINAL A FINAL |
| NPS | NPS | H |
| 3/4 | 3/8 - 1/2 | 38 |
| 1 | 1/2 - 3/4 | 51 |
| 1 1/4 | 1/2 - 1 | 51 |
| 1 1/2 | 1/2 - 1 1/4 | 64 |
| 2 | 3/4 - 1 1/2 | 76 |
| 2 1/2 | 1 - 2 | 89 |
| 3 | 1 1/4 - 2 1/2 | 102 |
| 4 | 2 - 3 1/2 | 102 |
| 5 | 2 - 4 | 127 |
| 6 | 2 1/2 - 5 | 140 |
| 8 | 3 1/2 - 6 | 152 |
| 10 | 4 - 8 | 178 |
| 12 | 5 - 10 | 203 |
| 14 | 6 - 12 | 330 |
| 16 | 6 - 14 | 356 |
| 18 | 8 - 16 | 381 |
| 20 | 10 - 18 | 508 |
| 22 | 12 - 20 | 508 |
| 24 | 12 - 22 | 508 |
| 26 | 12 - 24 | 610 |
| 28 | 14 - 26 | 610 |
| 30 | 14 - 28 | 610 |
| 32 | 20 - 30 | 610 |
| 34 | 22 - 32 | 610 |
| 36 | 22 - 34 | 610 |
| 38 | 24 - 36 | 610 |
| 40 | 28 - 38 | 610 |
| 42 | 28 - 40 | 610 |
| 44 | 32 - 42 | 610 |
| 46 | 34 - 44 | 711 |
| 48 | 36 - 46 | 711 |
| 52 | 40 - 48 | 711 |
| 56 | 40 - 52 | 711 |
| 60 | 44 - 56 | 711 |
Notes
1) A més dels estàndards esmentats anteriorment, també s'apliquen els estàndards de GB/T 10752 SH 408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253, etc.
2) Per als reductors concèntrics i excèntrics de mides superiors a les indicades a la taula anterior, es subministraran subjectes a les mides acordades pel comprador i fabricant o segons la mida del fabricant.
